INDICE DIMENSIONALI AQUAREA DIMENSIONALI: AQUAREA

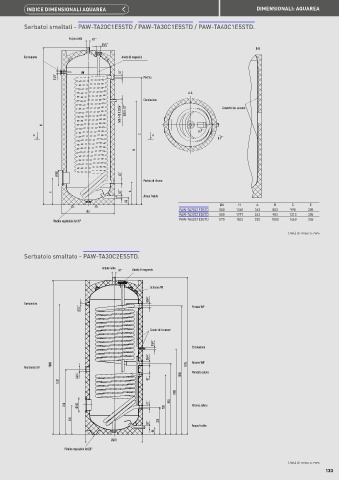

Serbatoi smaltati - PAW-TA20C1E5STD / PAW-TA30C1E5STD / PAW-TA40C1E5STD.

Acqua calda G1”
G5/4”
B-B
Termometro Anodo di magnesio

Ød G1”
G1/2” Portata

A-A
Circolazione
160-140 lt.G3/4” 500 lt. G1” Condotto del sensore

H
B
A C A
B

B

Ø180 G1”
Portata di ritorno

E G1” A
Acqua fredda
85
Ød H A B C E
PAW-TA20C1E5STD 500 1340 263 803 998 305
Ød
PAW-TA30C1E5STD 500 1797 263 983 1313 305
Piedino regolabile 3x120° PAW-TA40C1E5STD 570 1832 320 1000 1460 345
Unità di misura: mm

Serbatoio smaltato - PAW-TA30C2E5STD.

Acqua calda
G1” Anodo di magnesio

Schiuma PU

G5/4”
Termometro
G1/2” Portata WP

Canale del sensore
G3/4”
Circolazione
G5/4”
1800 1834 Ritorno WP
Resistenza SH
Mandata solare
G6/4” 1500
1521 G1”

1000
G1” 830
760 Ø180 700 Ritorno solare

345 320
G1” Acqua fredda
85
Ø670
Piedino regolabile 3x120°

Unità di misura: mm
