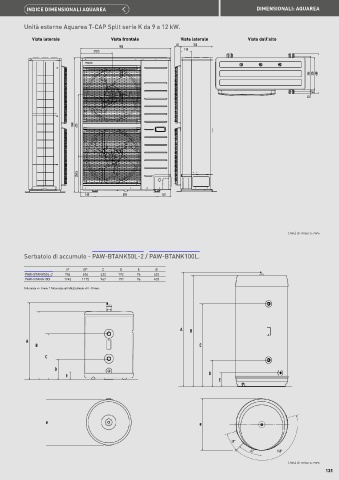

INDICE DIMENSIONALI AQUAREA DIMENSIONALI: AQUAREA
Unità esterne Aquarea T-CAP Split serie K da 9 a 12 kW.
Vista laterale Vista frontale Vista laterale Vista dall'alto
60 320
900
318,5 110
355 320 400
40
20
1340 615
356,5
140 620 140
Unità di misura: mm
Serbatoio di accumulo - PAW-BTANK50L-2 / PAW-BTANK100L.
A* B* C D E Ø
PAW-BTANK50L-2 704 636 422 192 96 435
PAW-BTANK100L 1243 1175 962 192 96 435
Tolleranza +/- 5 mm. * Tolleranza sull'altezza totale +0 / -13 mm.
A B
A
B C
C
D
E D
E
ø ø
B
30°
45° 150°
Unità di misura: mm
