INDICE LINEA AQUAREA

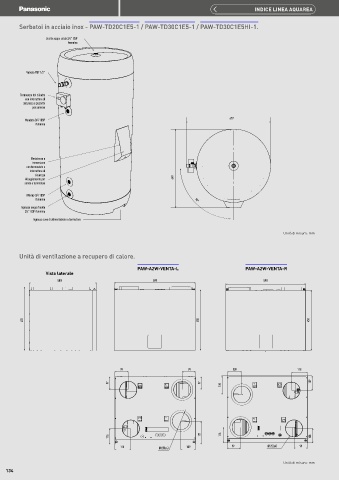

Serbatoi in acciaio inox - PAW-TD20C1E5-1 / PAW-TD30C1E5-1 / PAW-TD30C1E5HI-1.

Uscita acqua calda 3/4" BSP
femmina

Valvola P&T 1/2"

Termostato del cilindro
con interruttore di
sicurezza e pozzetto
per sensore

Mandata 3/4" BSP 679
femmina

Resistenza a
immersione
con termostato e
interruttore di
sicurezza
Alloggiamento per 640
sonda a termistore
Ritorno 3/4" BSP
femmina 90º
Ingresso acqua fredda
3/4" BSP femmina
Ingresso cavo di alimentazione e termistore
Unità di misura: mm

Unità di ventilazione a recupero di calore.

PAW-A2W-VENTA-L PAW-A2W-VENTA-R
Vista laterale
500 598 598

470 450 450

99 99 109 118

97 97 109
139

116 171 116 108

118 Ø125(x4) 109 99 Ø125(x4) 99

Unità di misura: mm
134
