Page 124 - PANASONIC - AQUAREA

INDICE LINEA AQUAREA

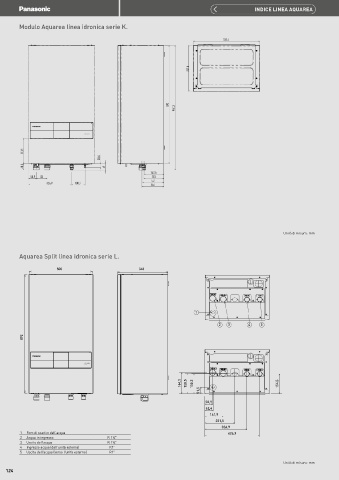

Modulo Aquarea linea idronica serie K.

500,4

347,6

892
940,3

190,5
30,6
48,3 49
147,5
58,9 83 151
161
326,9 100,7
166

Unità di misura: mm

Aquarea Split linea idronica serie L.

500 348

1
2 3 4 5

892

164,5 158,5 155,3 154,5
51,5

58,9
62,4
141,9
231,5
326,9
1 Foro di scarico dell'acqua 426,9
2 Acqua in ingresso R 1¼"
3 Uscita dell’acqua R 1¼"
4 Ingresso acqua (dall'unità esterna) R1"
5 Uscita dell'acqua (verso l'unità esterna) R1"
Unità di misura: mm
124
