INDICE DIMENSIONALI AQUAREA DIMENSIONALI: AQUAREA

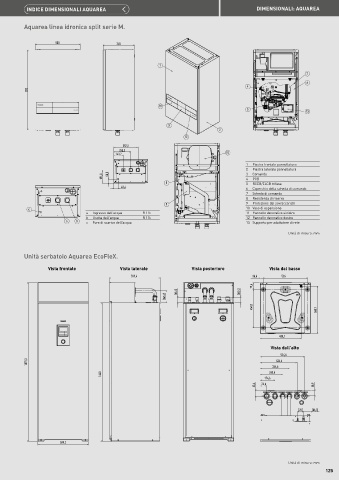

Aquarea linea idronica split serie M.

500 348

1
7
6
4
892

11
5 13

3
2
12
357,2
250,2
143,2 10

1 Piastra frontale pannellatura
2 Piastra laterale pannellatura
191,8 58,5 3 4 Comando
PCB
8 5 RCCB/ELCB trifase
62,4 6 Coperchio della scheda di comando
7 Scheda di comando
8 Resistenza di riserva
9 9 Protezione dai sovraccarichi
c 10 Vaso di espansione
a Ingresso dell'acqua R 1¼ 11 Pannello decorativo sinistro
b Uscita dell'acqua R 1¼ 12 Pannello decorativo destro
a b c Foro di scarico dell'acqua 13 Supporto per adattatore di rete
Unità di misura: mm

Unità serbatoio Aquarea EcoFleX.

Vista frontale Vista laterale Vista posteriore Vista dal basso
599,4 36,6 526
79,6
(66,4) (68,4)
(145,2)

454,8 560,7

485,1
Vista dall'alto
524,6
1879,3 434,6
344,6
1640 265,6
174,6
63,4 74,6 58,9

(70) (86,3)

599,2

Unità di misura: mm
