Page 137 - FONDITAL - CATALOGO 2025

CALDAIE A CONDENSAZIONE < 35 kW

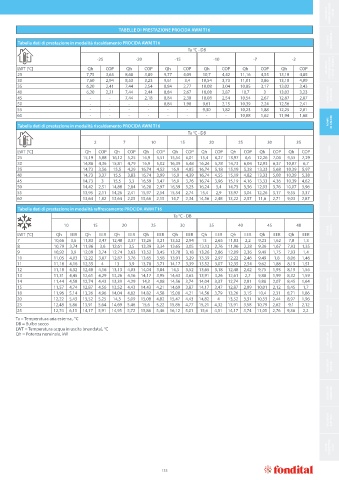

TABELLE DI PRESTAZIONE PROCIDA AWM T16
CALDAIE TRADIZIONALI
Tabella dati di prestazione in modalità riscaldamento PROCIDA AWM T16
Ta °C - DB
-25 -20 -15 -10 -7 -2
LWT [°C] Qh COP Qh COP Qh COP Qh COP Qh COP Qh COP CALDAIE A CONDENSAZIONE > 35 kW - MODULI
25 7,75 3,63 8,68 3,89 9,77 4,09 10,7 4,42 11,16 4,55 13,18 4,85
30 7,60 2,94 8,53 3,23 9,61 3,4 10,54 3,73 11,01 3,86 13,18 4,09
35 6,20 2,41 7,44 2,54 8,84 2,77 10,08 3,04 10,85 3,17 13,02 3,43
40 6,20 2,21 7,44 2,44 8,84 2,67 10,08 2,87 10,7 3 13,02 3,23 FUMISTERIA E ACCESSORI
45 - - 7,44 2,18 8,84 2,38 10,08 2,54 10,54 2,67 12,87 2,87
50 - - - - 8,84 1,98 9,61 2,15 10,39 2,24 12,56 2,41
55 - - - - - - 9,30 1,82 10,23 1,88 12,25 2,01
60 - - - - - - - - 10,08 1,62 11,94 1,68
POMPE DI CALORE
Tabella dati di prestazione in modalità riscaldamento PROCIDA AWM T16
Ta °C - DB

2 7 10 15 20 25 30 35
LWT [°C] Qh COP Qh COP Qh COP Qh COP Qh COP Qh COP Qh COP Qh COP IBRIDI
25 15,19 5,08 16,12 5,25 16,9 5,51 15,54 6,01 15,4 6,27 13,97 6,6 12,26 7,06 9,55 7,29
30 14,88 4,36 15,81 4,79 16,9 5,02 16,39 5,48 16,24 5,78 14,73 6,04 12,93 6,37 10,07 6,7
35 14,73 3,56 15,5 4,29 16,74 4,52 16,9 4,85 16,74 5,18 15,19 5,38 13,33 5,68 10,39 5,97
40 14,73 3,37 15,5 3,83 16,74 3,99 16,9 4,39 16,74 4,55 15,19 4,82 13,33 5,08 10,39 5,38 FANCOIL
45 14,73 3 15,5 3,3 16,59 3,47 16,9 3,76 16,74 3,96 15,19 4,16 13,33 4,36 10,39 4,62
50 14,42 2,51 14,88 2,84 16,28 2,97 16,39 3,23 16,24 3,4 14,73 3,56 12,93 3,76 10,07 3,96
55 13,95 2,11 14,26 2,41 15,97 2,54 15,54 2,74 15,4 2,9 13,97 3,04 12,26 3,17 9,55 3,37
60 13,64 1,82 13,64 2,05 15,66 2,15 14,7 2,34 14,56 2,48 13,22 2,57 11,6 2,71 9,03 2,87
Tabella dati di prestazione in modalità raffrescamento PROCIDA AWM T16 SCALDACQUA
Ta °C - DB
10 15 20 25 30 35 40 45 48
LWT [°C] Qh EER Qh EER Qh EER Qh EER Qh EER Qh EER Qh EER Qh EER Qh EER SOLARE TERMICO
7 10,66 3,6 11,83 3,47 12,48 3,37 13,26 3,21 13,52 2,94 13 2,65 11,83 2,2 9,23 1,62 7,8 1,3
8 10,79 3,74 11,96 3,6 12,61 3,5 13,39 3,34 13,65 3,05 13,13 2,76 11,96 2,28 9,36 1,67 7,93 1,35
9 10,92 3,9 12,09 3,74 12,74 3,63 13,52 3,45 13,78 3,18 13,26 2,86 12,09 2,36 9,49 1,75 7,93 1,4
10 11,05 4,03 12,22 3,87 12,87 3,76 13,65 3,58 13,91 3,29 13,39 2,97 12,22 2,46 9,49 1,8 8,06 1,46 BOLLITORI
11 11,18 4,16 12,35 4 13 3,9 13,78 3,71 14,17 3,39 13,52 3,07 12,35 2,54 9,62 1,88 8,19 1,51
12 11,18 4,32 12,48 4,16 13,13 4,03 14,04 3,84 14,3 3,52 13,65 3,18 12,48 2,62 9,75 1,93 8,19 1,56
13 11,31 4,45 12,61 4,29 13,26 4,16 14,17 3,95 14,43 3,63 13,91 3,26 12,61 2,7 9,88 1,99 8,32 1,59
14 11,44 4,58 12,74 4,43 13,39 4,29 14,3 4,08 14,56 3,74 14,04 3,37 12,74 2,81 9,88 2,07 8,45 1,64
15 11,57 4,74 12,87 4,56 13,52 4,43 14,43 4,21 14,69 3,87 14,17 3,47 12,87 2,89 10,01 2,12 8,45 1,7 RADIATORI PRESSOFUSI
18 11,96 5,14 13,26 4,96 14,04 4,82 14,82 4,58 15,08 4,21 14,56 3,79 13,26 3,15 10,4 2,31 8,71 1,86
20 12,22 5,43 13,52 5,25 14,3 5,09 15,08 4,82 15,47 4,43 14,82 4 13,52 3,31 10,53 2,44 8,97 1,96
23 12,48 5,86 13,91 5,64 14,69 5,46 15,6 5,22 15,86 4,77 15,21 4,32 13,91 3,58 10,79 2,62 9,1 2,12
25 12,74 6,15 14,17 5,91 14,95 5,72 15,86 5,46 16,12 5,01 15,6 4,51 14,17 3,74 11,05 2,76 9,36 2,2 RADIATORI ESTRUSI
Ta = Temperatura aria esterna , °C
DB = Bulbo secco
LWT = Temperatura acqua in uscita (mandata), °C
RADIATORI ARREDO BAGNO
Qh = Potenza nominale, kW

RADIATORI DESIGN

ACCESSORI RADIATORI

RADIATORI ELETTRICI

STUFE CONVETTIVE A GAS

135
