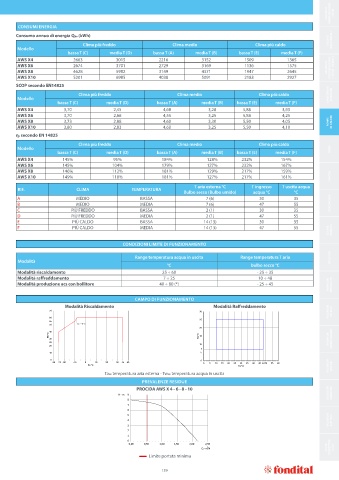

CALDAIE A CONDENSAZIONE < 35 kW

CONSUMI ENERGIA
Consumo annuo di energia Qhe (kWh) CALDAIE
Clima più freddo Clima medio Clima più caldo TRADIZIONALI
Modello
bassa T (C) media T (D) bassa T (A) media T (B) bassa T (E) media T (F)
AWS X4 2663 3015 2216 3152 1509 1365
AWS X6 2674 3701 2729 3169 1136 1575 CALDAIE A CONDENSAZIONE > 35 kW - MODULI
AWS X8 4628 5982 3149 4371 1947 2645
AWS X10 5201 6985 4038 5091 2183 2927
SCOP secondo EN14825
Clima più freddo Clima medio Clima più caldo FUMISTERIA E ACCESSORI
Modello
bassa T (C) media T (D) bassa T (A) media T (B) bassa T (E) media T (F)
AWS X4 3,70 2,45 4,68 3,28 5,88 3,93
AWS X6 3,70 2,68 4,55 3,25 5,88 4,25
AWS X8 3,73 2,88 4,60 3,30 5,50 4,05 POMPE DI CALORE
AWS X10 3,80 2,83 4,60 3,25 5,50 4,10
ηs secondo EN 14825
Clima più freddo Clima medio Clima più caldo
Modello IBRIDI
bassa T (C) media T (D) bassa T (A) media T (B) bassa T (E) media T (F)
AWS X4 145% 95% 184% 128% 232% 154%
AWS X6 145% 104% 179% 127% 232% 167%
AWS X8 146% 112% 181% 129% 217% 159%
AWS X10 149% 110% 181% 127% 217% 161% FANCOIL
T aria esterna °C T ingresso T uscita acqua
RIF. CLIMA TEMPERATURA
Bulbo secco (Bulbo umido) acqua °C °C
A MEDIO BASSA 7 (6) 30 35
B MEDIO MEDIA 7 (6) 47 55 SCALDACQUA
C PIÙ FREDDO BASSA 2 (1) 30 35
D PIÙ FREDDO MEDIA 2 (1) 47 55
E PIÙ CALDO BASSA 14 (13) 30 35
SOLARE TERMICO
F PIÙ CALDO MEDIA 14 (13) 47 55

CONDIZIONI LIMITE DI FUNZIONAMENTO

Range temperatura acqua in uscita Range temperatura T aria BOLLITORI
Modalità
°C bulbo secco °C
Modalità riscaldamento 25 ÷ 60 - 25 ÷ 35
Modalità raffreddamento 7 ÷ 25 10 ÷ 48
Modalità produzione acs con bollitore 40 ÷ 80 (*) - 25 ÷ 45 RADIATORI PRESSOFUSI

CAMPO DI FUNZIONAMENTO
Modalità Riscaldamento Modalità Raffreddamento
70 30 RADIATORI ESTRUSI
60
55 25

50 Ta = - 8 °C
20
40
Tw °C 30 Tw °C 15 RADIATORI
25 ARREDO BAGNO
20 10
7
10 5
0 0
-30 -25 -20 -10 0 10 20 30 35 40 0 5 10 15 20 25 30 35 40 45 48 50 55 60
Ta °C Ta °C RADIATORI DESIGN
Ta= temperatura aria esterna - Tw= temperatura acqua in uscita
PREVALENZE RESIDUE
PROCIDA AWS X 4 - 6 - 8 - 10
H - m 9 ACCESSORI RADIATORI
8
7
6
5
4 RADIATORI ELETTRICI
3
2
1
0
0,00 0,50 1,00 1,50 2,00 2,50
3
Q - m/h STUFE CONVETTIVE A GAS
Limite portata minima

139
