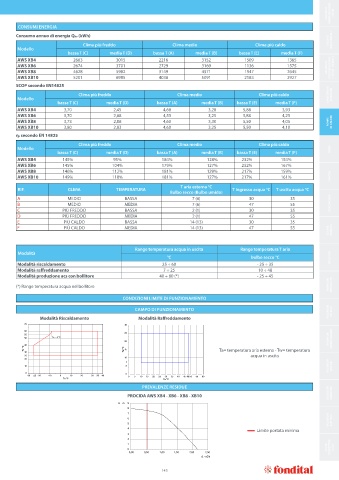

Page 145 - FONDITAL - CATALOGO 2025

CALDAIE A CONDENSAZIONE < 35 kW

CONSUMI ENERGIA
Consumo annuo di energia Qhe (kWh) CALDAIE
Clima più freddo Clima medio Clima più caldo TRADIZIONALI
Modello
bassa T (C) media T (D) bassa T (A) media T (B) bassa T (E) media T (F)
AWS XB4 2663 3015 2216 3152 1509 1365
AWS XB6 2674 3701 2729 3169 1136 1575 CALDAIE A CONDENSAZIONE > 35 kW - MODULI
AWS XB8 4628 5982 3149 4371 1947 2645
AWS XB10 5201 6985 4038 5091 2183 2927
SCOP secondo EN14825
Clima più freddo Clima medio Clima più caldo FUMISTERIA E ACCESSORI
Modello
bassa T (C) media T (D) bassa T (A) media T (B) bassa T (E) media T (F)
AWS XB4 3,70 2,45 4,68 3,28 5,88 3,93
AWS XB6 3,70 2,68 4,55 3,25 5,88 4,25
AWS XB8 3,73 2,88 4,60 3,30 5,50 4,05 POMPE DI CALORE
AWS XB10 3,80 2,83 4,60 3,25 5,50 4,10
ηs secondo EN 14825
Clima più freddo Clima medio Clima più caldo
Modello IBRIDI
bassa T (C) media T (D) bassa T (A) media T (B) bassa T (E) media T (F)
AWS XB4 145% 95% 184% 128% 232% 154%
AWS XB6 145% 104% 179% 127% 232% 167%
AWS XB8 146% 112% 181% 129% 217% 159%
AWS XB10 149% 110% 181% 127% 217% 161% FANCOIL
T aria esterna °C
RIF. CLIMA TEMPERATURA T ingresso acqua °C T uscita acqua °C
Bulbo secco (Bulbo umido)
A MEDIO BASSA 7 (6) 30 35
B MEDIO MEDIA 7 (6) 47 55 SCALDACQUA
C PIÙ FREDDO BASSA 2 (1) 30 35
D PIÙ FREDDO MEDIA 2 (1) 47 55
E PIÙ CALDO BASSA 14 (13) 30 35
SOLARE TERMICO
F PIÙ CALDO MEDIA 14 (13) 47 55

Range temperatura acqua in uscita Range temperatura T aria
Modalità
°C bulbo secco °C BOLLITORI
Modalità riscaldamento 25 ÷ 60 - 25 ÷ 35
Modalità raffreddamento 7 ÷ 25 10 ÷ 48
Modalità produzione acs con bollitore 40 ÷ 80 (*) - 25 ÷ 45
RADIATORI PRESSOFUSI
(*) Range temperatura acqua nel bollitore

CONDIZIONI LIMITE DI FUNZIONAMENTO
CAMPO DI FUNZIONAMENTO RADIATORI ESTRUSI
Modalità Riscaldamento Modalità Raffreddamento
70 30
60
55 25

50 Ta = - 8 °C RADIATORI ARREDO BAGNO
20
Tw °C 40 Tw °C 15 Ta= temperatura aria esterna - Tw= temperatura
30
25 acqua in uscita
20 10
7
10 5 RADIATORI DESIGN
0 0
-30 -25 -20 -10 0 10 20 30 35 40 0 5 10 15 20 25 30 35 40 45 48 50 55 60
Ta °C Ta °C
PREVALENZE RESIDUE
PROCIDA AWS XB4 - XB6 - XB8 - XB10 ACCESSORI RADIATORI
H - m 9
8
7
6 RADIATORI
5 ELETTRICI
4 Limite portata minima
3
2
1
0 STUFE CONVETTIVE A GAS
0,00 0,50 1,00 1,50 2,00 2,50
3
Q - m/h
143
