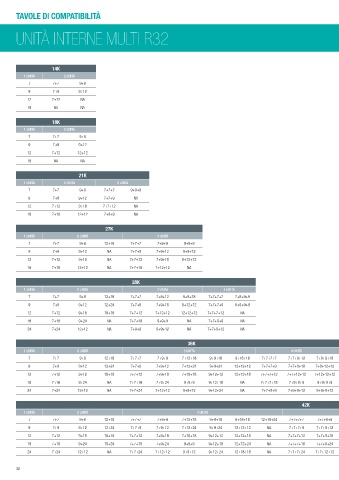

Page 32 - CARRIER DIV ESPANSIONE DIRETTA - CATALISTINO 2023

TAVOLE DI COMPATIBILITÀ

UNITÀ INTERNE MULTI R32

14K
1 UNITÀ 2 UNITÀ
7 7+7 9+9
9 7+9 9+12
12 7+12 NA
18 NA NA

18K
1 UNITÀ 2 UNITÀ
7 7+7 9+9
9 7+9 9+12
12 7+12 12+12
18 NA NA

21K
1 UNITÀ 2 UNITÀ 3 UNITÀ
7 7+7 9+9 7+7+7 9+9+9
9 7+9 9+12 7+7+9 NA
12 7+12 9+18 7+7+12 NA
18 7+18 12+12 7+9+9 NA

27K
1 UNITÀ 2 UNITÀ 3 UNITÀ
7 7+7 9+9 12+18 7+7+7 7+9+9 9+9+9
9 7+9 9+12 NA 7+7+9 7+9+12 9+9+12
12 7+12 9+18 NA 7+7+12 7+9+18 9+12+12
18 7+18 12+12 NA 7+7+18 7+12+12 NA

28K
1 UNITÀ 2 UNITÀ 3 UNITÀ 4 UNITÀ
7 7+7 9+9 12+18 7+7+7 7+9+12 9+9+18 7+7+7+7 7+9+9+9
9 7+9 9+12 12+24 7+7+9 7+9+18 9+12+12 7+7+7+9 9+9+9+9
12 7+12 9+18 18+18 7+7+12 7+12+12 12+12+12 7+7+7+12 NA
18 7+18 9+24 NA 7+7+18 9+9+9 NA 7+7+9+9 NA
24 7+24 12+12 NA 7+9+9 9+9+12 NA 7+7+9+12 NA

36K
1 UNITÀ 2 UNITÀ 3 UNITÀ 4 UNITÀ
7 7+7 9+9 12+18 7+7+7 7+9+9 7+12+18 9+9+18 9+18+18 7+7+7+7 7+7+9+12 7+9+9+18 9+9+9+18
9 7+9 9+12 12+24 7+7+9 7+9+12 7+12+24 9+9+24 12+12+12 7+7+7+9 7+7+9+18 7+9+12+12 9+9+12+12
12 7+12 9+18 18+18 7+7+12 7+9+18 7+18+18 9+12+12 12+12+18 7+7+7+12 7+7+12+12 7+12+12+12 9+12+12+12
18 7+18 9+24 NA 7+7+18 7+9+24 9+9+9 9+12+18 NA 7+7+7+18 7+9+9+9 9+9+9+9 NA
24 7+24 12+12 NA 7+7+24 7+12+12 9+9+12 9+12+24 NA 7+7+9+9 7+9+9+12 9+9+9+12 NA

42K
1 UNITÀ 2 UNITÀ 3 UNITÀ 4 UNITÀ 5 UNITÀ
7 7+7 9+9 12+18 7+7+7 7+9+9 7+12+18 9+9+18 9+18+18 12+18+24 7+7+7+7 7+7+9+9 7+7+12+18 7+9+9+18 7+9+18+18 9+9+9+18 9+9+18+18 7+7+7+7+7 7+7+7+9+9 7+7+7+12+18 7+7+9+12+18 7+9+9+12+12 9+9+9+12+12
9 7+9 9+12 12+24 7+7+9 7+9+12 7+12+24 9+9+24 12+12+12 NA 7+7+7+9 7+7+9+12 7+7+12+24 7+9+9+24 7+12+12+12 9+9+9+24 9+12+12+12 7+7+7+7+9 7+7+7+9+12 7+7+9+9+9 7+7+12+12+12 7+9+12+12+12 9+9+12+12+12
12 7+12 9+18 18+18 7+7+12 7+9+18 7+18+18 9+12+12 12+12+18 NA 7+7+7+12 7+7+9+18 7+7+18+18 7+9+12+12 7+12+12+18 9+9+12+12 9+12+12+18 7+7+7+7+12 7+7+7+9+18 7+7+9+9+12 7+9+9+9+9 9+9+9+9+9 NA
18 7+18 9+24 18+24 7+7+18 7+9+24 9+9+9 9+12+18 12+12+24 NA 7+7+7+18 7+7+9+24 7+9+9+9 7+9+12+18 9+9+9+9 9+9+12+18 12+12+12+12 7+7+7+7+18 7+7+7+9+24 7+7+9+9+18 7+9+9+9+12 9+9+9+9+12 NA
24 7+24 12+12 NA 7+7+24 7+12+12 9+9+12 9+12+24 12+18+18 NA 7+7+7+24 7+7+12+12 7+9+9+12 7+9+12+24 9+9+9+12 9+9+12+24 12+12+12+18 7+7+7+7+24 7+7+7+12+12 7+7+9+12+12 7+9+9+9+18 9+9+9+9+18 NA

32
