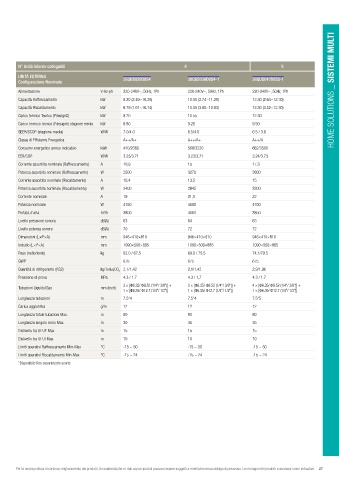

Page 27 - CARRIER DIV ESPANSIONE DIRETTA - CATALISTINO 2023

N° Unità interne collegabili 4 5
UNITÀ ESTERNA 38QUS028D8S4 38QUS036D8S4-1 38QUS042D8S5-1
Configurazione Nominale

Alimentazione V-Hz-ph 220-240V~, 50Hz, 1Ph 220-240V~, 50Hz, 1Ph 220-240V~, 50Hz, 1Ph HOME SOLUTIONS _ SISTEMI MULTI
Capacità Raffrescamento kW 8.20 (2.49~10.26) 10.55 (2.74~11.29) 12.30 (2.64~12.30)
Capacità Riscaldamento kW 8.79 (1.61~10.14) 10.55 (3.60~10.83) 12.30 (3.52~12.30)
Carico termico Teorico (PdesignC) kW 8.20 10.55 12.30
Carico Termico Teorico (Pdesignh) stagione media kW 6.80 9.20 9.50
SEER/SCOP (stagione media) W/W 7.0/4.0 6.5/4.0 6.5 / 3.8
Classe di Efficienza Energetica A++/A+ A++/A+ A++/A
Consumo energetico annuo indicativo kWh 410/2380 568/3220 662/3500
EER/COP W/W 3.23/3.71 3.23/3.71 3.24/3.73
Corrente assorbita nominale (Raffrescamento) A 10,9 15 17,3
Potenza assorbita nominale (Raffrescamento) W 2500 3270 3800
Corrente assorbita nominale (Riscaldamento) A 10,4 13,5 15
Potenza assorbita nominale (Riscaldamento) W 2400 2845 3300
Corrente nominale A 19 21,5 22
Potenza nominale W 4150 4600 4700
Portata d'aria m /h 3800 4000 3850
3
Livello pressione sonora dB(A) 63 64 63
Livello potenza sonora dB(A) 70 72 72
Dimensioni (L×P×A) mm 946×410×810 946×410×810 946×410×810
Imballo (L×P×A) mm 1090×500×885 1090×500×885 1090×500×885
Peso (netto/lordo) kg 62.0 / 67.5 69.0 / 75.5 74.1/79.5
GWP 675 675 675
Quantità di refrigerante (R32) kg/TonEqCO 2 2,1/1,42 2,1/1,42 2,9/1,96
Pressione di prova MPa 4.3 / 1.7 4.3 / 1.7 4.3 / 1.7
3 × [Φ6.35/ Φ9.52 (1/4”/ 3/8”)] + 3 × [Φ6.35/ Φ9.52 (1/4"/ 3/8")] + 4 × [Φ6.35/ Φ9.52 (1/4"/ 3/8")] +
Tubazioni Liquido/Gas mm (inch)
1 × [Φ6.35/ Φ12.7 (1/4”/ 1/2”)] 1 × [Φ6.35/ Φ12.7 (1/4"/ 1/2")] 1 × [Φ6.35/ Φ12.7 (1/4"/ 1/2")]
Lunghezza tubazioni m 7.5*4 7.5*4 7.5*5
Carica aggiuntiva g/m 12 12 12
Lunghezza totale tubazioni Max. m 80 80 80
Lunghezza singolo ramo Max. m 30 35 35
Dislivello tra UI-UE Max. m 15 15 15
Dislivello tra UI-UI Max. m 10 10 10
Limiti operativi Raffrescamento Min-Max °C -15 ~ 50 -15 ~ 50 -15 ~ 50
Limiti operativi Riscaldamento Min-Max °C -15 ~ 24 -15 ~ 24 -15 ~ 24
*Disponibile fino esaurimento scorte

Per la nostra politica di continuo miglioramento dei prodotti, le caratteristiche e i dati sopra riportati possono essere soggetti a modifiche senza obbligo di preavviso. Le immagini dei prodotti e accessori sono indicative. 27
