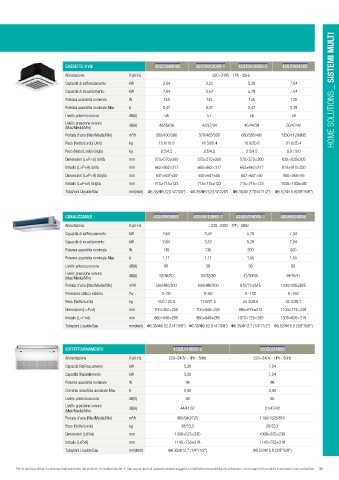

Page 31 - CARRIER DIV ESPANSIONE DIRETTA - CATALISTINO 2023

CASSETTE 4 VIE 42QTD009D8S 42QTD012D8S-1 42QTD018D8S-2 42QTD024D8S
Alimetazione V-ph-Hz 220~240V - 1Ph - 50Hz
Capacità di raffrescamento kW 2,64 3,52 5,28 7,04
Capacità di riscaldamento kW 2,64 3,52 5,28 7,04 HOME SOLUTIONS _ SISTEMI MULTI
Potenza assorbita nominale W 145 145 145 120
Potenza assorbita nominale Max A 0,47 0,47 0,47 0,39
Livello potenza sonora dB(A) 58 57 58 59
Livello pressione sonora dB(A) 42/39/36 42/37/34 45/44/39 50/47/42
(Max/Media/Min)
Portata d'aria (Max/Media/Min) m /h 560/430/390 570/485/390 680/585/480 1250/1120/995
3
Peso (Netto/Lordo) Unità kg 15.0/18.0 16.3/20.4 16.0/20.6 21.6/25.4
Peso (Netto/Lordo) Griglia kg 2.5/4.5 2.5/4.5 2.5/4.5 6.0 / 9.0
Dimensioni (L×P×A) Unità mm 570×570×260 570×570×260 570×570×260 830×830×205
Imballo (L×P×A) Unità mm 662×662×317 662×662×317 662×662×317 910×910×250
Dimensioni (L×P×A) Griglia mm 647×647×50 647×647×50 647×647×50 950×950×55
Imballo (L×P×A) Griglia mm 715×715×123 715×715×123 715×715×123 1035×1035×90
Tubazioni Liquido/Gas mm(inch) Φ6.35/Φ9.52(1/4”/3/8”) Φ6.35/Φ9.52(1/4”/3/8”) Φ6.35/Φ12.7(1/4”/1/2”) Φ9.52/Φ15.9(3/8”/5/8”)

CANALIZZABILE 42QSS009D8S 42QSS012D8S-1 42QSS018D8S-1 42QSS024D8S
Alimetazione V-ph-Hz 220~240V - 1Ph - 50Hz
Capacità di raffrescamento kW 2,64 3,52 5,28 7,04
Capacità di riscaldamento kW 2,64 3,52 5,28 7,04
Potenza assorbita nominale W 130 130 200 200
Potenza assorbita nominale Max A 1,11 1,11 1,65 1,65
Livello potenza sonora dB(A) 60 58 58 62
Livello pressione sonora dB(A) 42/36/30 34/32/30 42/39/35 49/46/41
(Max/Media/Min)
3
Portata d'aria (Max/Media/Min) m /h 580/480/300 600/480/300 910/710/515 1230/1035/825
Pressione statica esterna Pa 0~30 0~60 0~100 0~160
Peso (Netto/Lordo) kg 18.0 / 22.0 17.8/21.5 24.4/29.6 32.3/39.1
Dimensioni (L×P×A) mm 700×450×200 700×506×200 880×674×210 1100×774×249
Imballo (L×P×A) mm 860×540×285 860×540×285 1070×725×280 1305×805×315
Tubazioni Liquido/Gas mm(inch) Φ6.35/Φ9.52 (1/4”/3/8”) Φ6.35/Φ9.52 (1/4”/3/8”) Φ6.35/Φ12.7 (1/4”/1/2”) Φ9.52/Φ15.9 (3/8”/5/8”)

SOFFITTO/PAVIMENTO 42QZL018D8S-2 42QZL024D8S
Alimentazione V-ph-Hz 220~240V - 1Ph - 50Hz 220~240V - 1Ph - 50Hz
Capacità Raffrescamento kW 5,28 7,04
Capacità Riscaldamento kW 5,28 7,04
Potenza assorbita nominale W 98 98
Corrente assorbita nominale Max. A 0,94 0,94
Livello potenza sonora dB(A) 58 55
Livello pressione sonora dB(A) 44/41/37 51/47/43
(Max/Media/Min)
Portata d'aria (Max/Media/Min) m /h 960/840/725 1190/1025/850
3
Peso (Netto/Lordo) kg 28/33.3 28/33.1
Dimensioni (LxPxA) mm 1068×675×235 1068×675×235
Imballo (LxPxA) mm 1145×755×318 1145×755×318
Tubazioni Liquido/Gas mm(inch) Φ6.35/Φ12.7 (1/4”/1/2”) Φ9.52/Φ15.9 (3/8”/5/8”)

Per la nostra politica di continuo miglioramento dei prodotti, le caratteristiche e i dati sopra riportati possono essere soggetti a modifiche senza obbligo di preavviso. Le immagini dei prodotti e accessori sono indicative. 31
