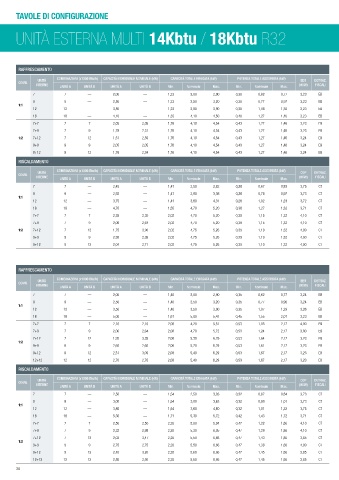

Page 34 - CARRIER DIV ESPANSIONE DIRETTA - CATALISTINO 2023
P. 34
TAVOLE DI CONFIGURAZIONE
UNITÀ ESTERNA MULTI 14Kbtu / 18Kbtu R32
RAFFRESCAMENTO
UNITÀ COMBINAZIONI (x1000 Btu/h) CAPACITÀ INDIVIDUALE NOMINALE (kW) CAPACITÀ TOTALE EROGATA (kW) POTENZA TOTALE ASSORBITA (kW) EER DETRAZ.
COMB.
INTERNE UNITÀ A UNITÀ B UNITÀ A UNITÀ B Min. Nominale Max. Min. Nominale Max. (W/W) FISCALI
7 7 — 2,00 — 1,23 2,00 2,90 0,30 0,62 0,77 3,23 EB
9 9 — 2,50 — 1,23 2,50 3,20 0,30 0,77 0,97 3,23 EB
1:1
12 12 — 3,50 — 1,23 3,50 3,90 0,30 1,08 1,30 3,23 EB
18 18 — 4,10 — 1,35 4,10 4,50 0,40 1,27 1,46 3,23 EB
7+7 7 7 2,05 2,05 1,76 4,10 4,54 0,43 1,27 1,46 3,23 EB
7+9 7 9 1,79 2,31 1,76 4,10 4,54 0,43 1,27 1,46 3,23 EB
1:2 7+12 7 12 1,51 2,59 1,76 4,10 4,54 0,43 1,27 1,46 3,24 EB
9+9 9 9 2,05 2,05 1,76 4,10 4,54 0,43 1,27 1,46 3,24 EB
9+12 9 12 1,76 2,34 1,76 4,10 4,54 0,43 1,27 1,46 3,24 EB
RISCALDAMENTO
COMBINAZIONI (x1000 Btu/h) CAPACITÀ INDIVIDUALE NOMINALE (kW) CAPACITÀ TOTALE EROGATA (kW) POTENZA TOTALE ASSORBITA (kW)
UNITÀ COP DETRAZ.
COMB.
INTERNE UNITÀ A UNITÀ B UNITÀ A UNITÀ B Min. Nominale Max. Min. Nominale Max. (W/W) FISCALI
7 7 — 2,45 — 1,41 2,50 2,82 0,28 0,67 0,83 3,75 CT
9 9 — 2,92 — 1,41 2,90 3,36 0,28 0,78 0,97 3,73 CT
1:1
12 12 — 3,75 — 1,41 3,80 4,31 0,28 1,02 1,23 3,72 CT
18 18 — 4,70 — 1,55 4,70 5,20 0,38 1,27 1,32 3,71 CT
7+7 7 7 2,35 2,35 2,02 4,70 5,20 0,39 1,15 1,32 4,10 CT
7+9 7 9 2,06 2,64 2,02 4,70 5,20 0,39 1,15 1,32 4,10 CT
1:2 7+12 7 12 1,75 3,00 2,02 4,75 5,26 0,39 1,19 1,32 4,00 CT
9+9 9 9 2,38 2,38 2,02 4,75 5,26 0,39 1,19 1,32 4,00 CT
9+12 9 12 2,04 2,71 2,02 4,75 5,26 0,39 1,19 1,32 4,00 CT
RAFFRESCAMENTO
COMBINAZIONI (x1000 Btu/h) CAPACITÀ INDIVIDUALE NOMINALE (kW) CAPACITÀ TOTALE EROGATA (kW) POTENZA TOTALE ASSORBITA (kW)
COMB. UNITÀ EER DETRAZ.
INTERNE UNITÀ A UNITÀ B UNITÀ A UNITÀ B Min. Nominale Max. Min. Nominale Max. (W/W) FISCALI
7 7 — 2,00 — 1,40 2,00 2,90 0,35 0,62 0,77 3,24 EB
9 9 — 2,50 — 1,40 2,50 3,20 0,35 0,77 0,96 3,24 EB
1:1
12 12 — 3,50 — 1,40 3,50 3,90 0,35 1,07 1,29 3,26 EB
18 18 — 5,00 — 1,61 5,00 5,41 0,45 1,55 2,01 3,23 EB
7+7 7 7 2,10 2,10 2,08 4,20 5,51 0,53 1,05 2,17 4,00 EB
7+9 7 9 2,06 2,64 2,08 4,70 5,72 0,53 1,24 2,17 3,80 EB
7+12 7 12 1,95 3,35 2,08 5,30 6,29 0,53 1,64 2,17 3,23 EB
1:2
9+9 9 9 2,60 2,60 2,08 5,20 6,29 0,53 1,61 2,17 3,23 EB
9+12 9 12 2,31 3,09 2,08 5,40 6,29 0,53 1,67 2,17 3,23 EB
12+12 12 12 2,70 2,70 2,08 5,40 6,29 0,53 1,67 2,17 3,23 EB
RISCALDAMENTO
UNITÀ COMBINAZIONI (x1000 Btu/h) CAPACITÀ INDIVIDUALE NOMINALE (kW) CAPACITÀ TOTALE EROGATA (kW) POTENZA TOTALE ASSORBITA (kW) COP DETRAZ.
COMB.
INTERNE UNITÀ A UNITÀ B UNITÀ A UNITÀ B Min. Nominale Max. Min. Nominale Max. (W/W) FISCALI
7 7 — 2,50 — 1,54 2,50 3,03 0,32 0,67 0,84 3,73 CT
9 9 — 3,00 — 1,54 3,00 3,63 0,32 0,80 1,01 3,73 CT
1:1
12 12 — 3,80 — 1,54 3,80 4,60 0,32 1,01 1,22 3,75 CT
18 18 — 5,30 — 1,71 5,30 5,72 0,42 1,43 1,72 3,71 CT
7+7 7 7 2,50 2,50 2,20 5,00 5,94 0,47 1,22 1,86 4,10 CT
7+9 7 9 2,32 2,98 2,20 5,30 6,05 0,47 1,29 1,86 4,10 CT
7+12 7 12 2,03 3,47 2,20 5,50 6,66 0,47 1,43 1,86 3,85 CT
1:2
9+9 9 9 2,75 2,75 2,20 5,50 6,66 0,47 1,38 1,86 4,00 CT
9+12 9 12 2,40 3,20 2,20 5,60 6,66 0,47 1,45 1,86 3,85 CT
12+12 12 12 2,80 2,80 2,20 5,60 6,66 0,47 1,45 1,86 3,85 CT
34
