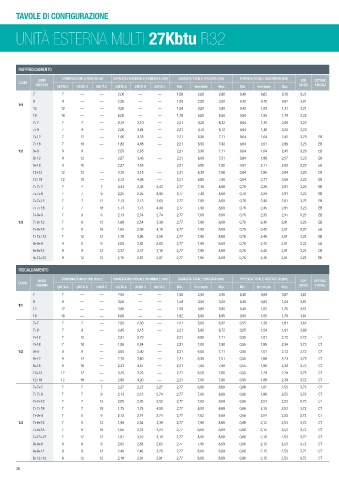

TAVOLE DI CONFIGURAZIONE
UNITÀ ESTERNA MULTI 27Kbtu R32
RAFFRESCAMENTO
UNITÀ COMBINAZIONI (x1000 Btu/h) CAPACITÀ INDIVIDUALE NOMINALE (kW) CAPACITÀ TOTALE EROGATA (kW) POTENZA TOTALE ASSORBITA (kW) EER DETRAZ.
COMB.
INTERNE UNITÀ A UNITÀ B UNITÀ C UNITÀ A UNITÀ B UNITÀ C Min. Nominale Max. Min. Nominale Max. (W/W) FISCALI
7 7 — — 2,00 — — 1,58 2,00 2,90 0,40 0,62 0,78 3,21
9 9 — — 2,50 — — 1,58 2,50 3,20 0,40 0,78 0,97 3,21
1:1
12 12 — — 3,50 — — 1,58 3,50 3,90 0,40 1,09 1,31 3,21
18 18 — — 5,00 — — 1,78 5,00 6,50 0,50 1,55 1,79 3,22
7+7 7 7 — 2,10 2,10 — 2,21 4,20 6,32 0,64 1,30 2,08 3,23
7+9 7 9 — 2,06 2,64 — 2,21 4,70 6,72 0,64 1,46 2,20 3,23
7+12 7 12 — 1,95 3,35 — 2,21 5,30 7,11 0,64 1,64 2,45 3,23 EB
7+18 7 18 — 1,82 4,68 — 2,21 6,50 7,90 0,64 2,01 2,69 3,23 EB
1:2 9+9 9 9 — 2,65 2,65 — 2,21 5,30 7,11 0,64 1,64 2,45 3,23 EB
9+12 9 12 — 2,57 3,43 — 2,21 6,00 7,51 0,64 1,86 2,57 3,23 EB
9+18 9 18 — 2,27 4,53 — 2,21 6,80 7,90 0,64 2,11 2,69 3,23 EB
12+12 12 12 — 3,15 3,15 — 2,21 6,30 7,66 0,64 1,95 2,64 3,23 EB
12+18 12 18 — 2,72 4,08 — 2,21 6,80 7,90 0,64 2,11 2,69 3,23 EB
7+7+7 7 7 7 2,43 2,43 2,43 2,77 7,30 8,69 0,76 2,26 2,91 3,23 EB
7+7+9 7 7 9 2,25 2,25 2,90 2,77 7,40 8,69 0,76 2,29 2,91 3,23 EB
7+7+12 7 7 12 2,13 2,13 3,65 2,77 7,90 8,69 0,76 2,45 2,91 3,23 EB
7+7+18 7 7 18 1,73 1,73 4,44 2,77 7,90 8,69 0,76 2,45 2,91 3,23 EB
7+9+9 7 9 9 2,13 2,74 2,74 2,77 7,60 8,69 0,76 2,35 2,91 3,23 EB
1:3 7+9+12 7 9 12 1,98 2,54 3,39 2,77 7,90 8,69 0,76 2,45 2,91 3,23 EB
7+9+18 7 9 18 1,63 2,09 4,18 2,77 7,90 8,69 0,76 2,45 2,91 3,23 EB
7+12+12 7 12 12 1,78 3,06 3,06 2,77 7,90 8,69 0,76 2,45 2,91 3,23 EB
9+9+9 9 9 9 2,63 2,63 2,63 2,77 7,90 8,69 0,76 2,45 2,91 3,23 EB
9+9+12 9 9 12 2,37 2,37 3,16 2,77 7,90 8,69 0,76 2,45 2,91 3,23 EB
9+12+12 9 12 12 2,15 2,87 2,87 2,77 7,90 8,69 0,76 2,45 2,91 3,23 EB
RISCALDAMENTO
COMBINAZIONI (x1000 Btu/h) CAPACITÀ INDIVIDUALE NOMINALE (kW) CAPACITÀ TOTALE EROGATA (kW) POTENZA TOTALE ASSORBITA (kW)
COMB. UNITÀ COP DETRAZ.
INTERNE UNITÀ A UNITÀ B UNITÀ C UNITÀ A UNITÀ B UNITÀ C Min. Nominale Max. Min. Nominale Max. (W/W) FISCALI
7 7 — — 2,50 — — 1,58 2,50 2,90 0,40 0,69 0,87 3,61
9 9 — — 3,00 — — 1,58 3,00 3,20 0,40 0,83 1,04 3,61
1:1
12 12 — — 3,80 — — 1,58 3,80 3,90 0,40 1,05 1,26 3,61
18 18 — — 5,60 — — 1,82 5,60 6,95 0,50 1,55 1,78 3,61
7+7 7 7 — 2,50 2,50 — 2,21 5,00 6,32 0,55 1,38 1,81 3,62
7+9 7 9 — 2,45 3,15 — 2,21 5,60 6,72 0,55 1,54 1,91 3,63
7+12 7 12 — 2,21 3,79 — 2,21 6,00 7,11 0,55 1,61 2,12 3,72 CT
7+18 7 18 — 1,96 5,04 — 2,21 7,00 7,90 0,55 1,88 2,34 3,73 CT
1:2 9+9 9 9 — 3,00 3,00 — 2,21 6,00 7,11 0,55 1,61 2,12 3,72 CT
9+12 9 12 — 2,70 3,60 — 2,21 6,30 7,51 0,55 1,69 2,23 3,73 CT
9+18 9 18 — 2,33 4,67 — 2,21 7,00 7,90 0,55 1,88 2,34 3,72 CT
12+12 12 12 — 3,25 3,25 — 2,21 6,50 7,66 0,55 1,74 2,29 3,73 CT
12+18 12 18 — 2,80 4,20 — 2,21 7,00 7,90 0,55 1,88 2,34 3,72 CT
7+7+7 7 7 7 2,27 2,27 2,27 2,77 6,80 8,69 0,66 1,82 2,53 3,73 CT
7+7+9 7 7 9 2,13 2,13 2,74 2,77 7,00 8,69 0,66 1,88 2,53 3,72 CT
7+7+12 7 7 12 2,05 2,05 3,52 2,77 7,62 8,69 0,66 2,04 2,53 3,73 CT
7+7+18 7 7 18 1,75 1,75 4,50 2,77 8,00 8,69 0,66 2,15 2,53 3,72 CT
7+9+9 7 9 9 2,13 2,74 2,74 2,77 7,62 8,69 0,66 2,04 2,53 3,73 CT
1:3 7+9+12 7 9 12 1,98 2,54 3,39 2,77 7,90 8,69 0,66 2,12 2,53 3,72 CT
7+9+18 7 9 18 1,65 2,12 4,24 2,77 8,00 8,69 0,66 2,15 2,53 3,72 CT
7+12+12 7 12 12 1,81 3,10 3,10 2,77 8,00 8,69 0,66 2,15 2,53 3,72 CT
9+9+9 9 9 9 2,63 2,63 2,63 2,77 7,90 8,69 0,66 2,12 2,53 3,72 CT
9+9+12 9 9 12 2,40 2,40 3,20 2,77 8,00 8,69 0,66 2,15 2,53 3,72 CT
9+12+12 9 12 12 2,18 2,91 2,91 2,77 8,00 8,69 0,66 2,15 2,53 3,72 CT
