P. 32

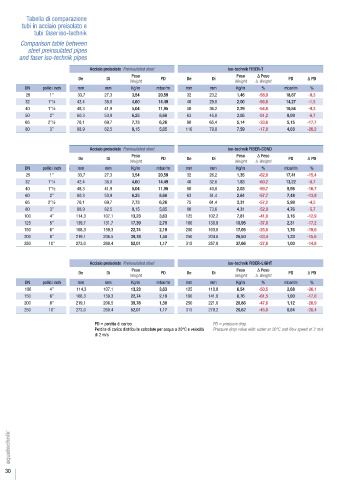

Tabella di comparazione
tubi in acciaio preisolato e
tubi faser iso-technik
Comparison table between
steel preinsulated pipes
and faser iso-technik pipes
Acciaio preisolato Preinsulated steel iso-technik FIBER-T
Peso Peso ∆ Peso
De Di PD De Di PD ∆ PD
Weight Weight ∆ Weight
DN pollici inch mm mm Kg/m mbar/m mm mm Kg/m % mbar/m %
25 1” 33,7 27,3 3,54 20,59 32 23,2 1,46 -58,9 18,87 -8,3
32 1”¼ 42,4 36,0 4,60 14,49 40 29,0 2,00 -56,6 14,27 -1,5
40 1”½ 48,3 41,9 5,04 11,95 50 36,2 2,29 -54,6 10,84 -9,3
50 2” 60,3 53,9 6,25 8,68 63 45,8 3,05 -51,2 8,09 -6,7
65 2”½ 76,1 69,7 7,73 6,26 90 65,4 5,14 -33,6 5,15 -17,7
80 3” 88,9 82,5 9,15 5,05 110 79,8 7,59 -17,0 4,03 -20,2
Acciaio preisolato Preinsulated steel iso-technik FIBER-COND
Peso Peso ∆ Peso
De Di PD De Di PD ∆ PD
Weight Weight ∆ Weight
DN pollici inch mm mm Kg/m mbar/m mm mm Kg/m % mbar/m %
25 1” 33,7 27,3 3,54 20,59 32 26,2 1,35 -62,0 17,41 -15,4
32 1”¼ 42,4 36,0 4,60 14,49 40 32,6 1,83 -60,2 13,22 -8,7
40 1”½ 48,3 41,9 5,04 11,95 50 40,8 2,03 -59,7 9,95 -16,7
60 2” 60,3 53,9 6,25 8,68 63 51,4 2,64 -57,7 7,48 -13,8
65 2”½ 76,1 69,7 7,73 6,26 75 61,4 3,31 -57,2 5,98 -4,5
80 3” 88,9 82,5 9,15 5,05 90 73,6 4,31 -52,9 4,76 -5,7
100 4” 114,3 107,1 13,23 3,63 125 102,2 7,81 -41,0 3,16 -12,9
125 5” 139,7 131,7 17,39 2,79 160 130,8 10,95 -37,0 2,31 -17,2
150 6” 168,3 159,3 22,74 2,19 200 163,6 17,05 -25,0 1,76 -19,6
200 8” 219,1 206,5 39,78 1,58 250 204,6 26,50 -33,4 1,33 -15,6
250 10” 273,0 260,4 52,01 1,17 315 257,8 37,66 -27,6 1,00 -14,8
Acciaio preisolato Preinsulated steel iso-technik FIBER-LIGHT
Peso Peso ∆ Peso
De Di PD De Di PD ∆ PD
Weight Weight ∆ Weight
DN pollici inch mm mm Kg/m mbar/m mm mm Kg/m % mbar/m %
100 4” 114,3 107,1 13,23 3,63 125 110,8 6,54 -50,5 2,68 -26,1
150 6” 168,3 159,3 22,74 2,19 160 141,8 8,76 -61,5 1,80 -17,8
200 8” 219,1 206,5 39,78 1,58 250 221,6 20,86 -47,6 1,12 -28,9
250 10” 273,0 260,4 52,01 1,17 315 279,2 28,62 -45,0 0,84 -28,4
PD = perdita di carico PD = pressure drop
Perdite di carico distribuite calcolate per acqua a 20°C e velocità Pressure drop value with water at 20°C and flow speed of 2 m/s
di 2 m/s
