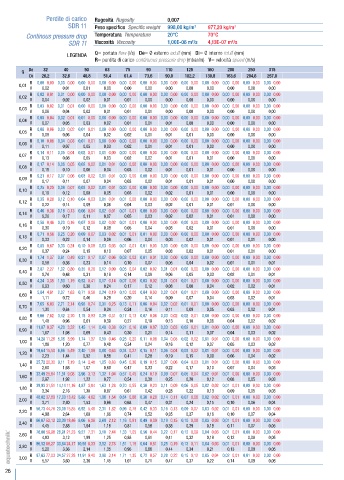

Page 28 - AQUATECHNIK - ISO-TECHNIK

Perdite di carico Rugosità Rugosity 0,007
SDR 11 Peso specifico Specific weight 998,00 kg/m 3 977,20 kg/m 3
Continous pressure drop Temperatura Temperature 20°C 70°C
SDR 11 Viscosità Viscosity 1,00E-06 m /s 4,13E-07 m /s
2
2

LEGENDA Q= portata flow (l/s) De= Ø esterno ext.Ø (mm) Di= Ø interno int.Ø (mm)
R= perdita di carico continuous pressure drop (mbar/m) V= velocità speed (m/s)
Q De 32 40 50 63 75 90 110 125 160 200 250 315
Di 26,2 32,6 40,8 51,4 61,4 73,6 90,0 102,2 130,8 163,6 204,6 257,8
R 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00
0,01
V 0,02 0,01 0,01 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00
R 0,02 0,01 0,01 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00
0,02
V 0,04 0,02 0,02 0,01 0,01 0,00 0,00 0,00 0,00 0,00 0,00 0,00
0,03 R 0,03 0,02 0,01 0,01 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00
V 0,06 0,04 0,02 0,01 0,01 0,01 0,00 0,00 0,00 0,00 0,00 0,00
0,04 R 0,05 0,04 0,02 0,01 0,01 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00
V 0,07 0,05 0,03 0,02 0,01 0,01 0,01 0,00 0,00 0,00 0,00 0,00
R 0,08 0,06 0,03 0,02 0,01 0,01 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00
0,05
V 0,09 0,06 0,04 0,02 0,02 0,01 0,01 0,01 0,00 0,00 0,00 0,00
0,06 R 0,10 0,08 0,04 0,03 0,01 0,01 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00
V 0,11 0,07 0,05 0,03 0,02 0,01 0,01 0,01 0,00 0,00 0,00 0,00
R 0,14 0,11 0,05 0,04 0,02 0,01 0,01 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00
0,07
V 0,13 0,08 0,05 0,03 0,02 0,02 0,01 0,01 0,01 0,00 0,00 0,00
0,08 R 0,17 0,14 0,06 0,05 0,02 0,02 0,01 0,01 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00
V 0,15 0,10 0,06 0,04 0,03 0,02 0,01 0,01 0,01 0,00 0,00 0,00
0,09 R 0,21 0,17 0,07 0,06 0,03 0,02 0,01 0,01 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00
V 0,17 0,11 0,07 0,04 0,03 0,02 0,01 0,01 0,01 0,00 0,00 0,00
0,10 R 0,25 0,20 0,09 0,07 0,03 0,02 0,01 0,01 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00
V 0,19 0,12 0,08 0,05 0,03 0,02 0,02 0,01 0,01 0,00 0,00 0,00
0,12 R 0,35 0,28 0,12 0,10 0,04 0,03 0,01 0,01 0,01 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00
V 0,22 0,14 0,09 0,06 0,04 0,03 0,02 0,01 0,01 0,01 0,00 0,00
R 0,46 0,36 0,16 0,13 0,06 0,04 0,02 0,01 0,01 0,01 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00
0,14
V 0,26 0,17 0,11 0,07 0,05 0,03 0,02 0,02 0,01 0,01 0,00 0,00
0,16 R 0,58 0,46 0,20 0,16 0,07 0,06 0,02 0,02 0,01 0,01 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00
V 0,30 0,19 0,12 0,08 0,05 0,04 0,03 0,02 0,01 0,01 0,00 0,00
R 0,71 0,56 0,25 0,20 0,09 0,07 0,03 0,02 0,01 0,01 0,01 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00
0,18
V 0,33 0,22 0,14 0,09 0,06 0,04 0,03 0,02 0,01 0,01 0,01 0,00
R 0,85 0,67 0,30 0,24 0,10 0,08 0,03 0,03 0,01 0,01 0,01 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00
0,20
V 0,37 0,24 0,15 0,10 0,07 0,05 0,03 0,02 0,01 0,01 0,01 0,00
R 1,74 1,37 0,61 0,49 0,21 0,17 0,07 0,06 0,03 0,02 0,01 0,01 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00
0,30
V 0,56 0,36 0,23 0,14 0,10 0,07 0,05 0,04 0,02 0,01 0,01 0,01
R 2,87 2,27 1,02 0,80 0,35 0,28 0,12 0,09 0,05 0,04 0,02 0,02 0,01 0,01 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00
0,40
V 0,74 0,48 0,31 0,19 0,14 0,09 0,06 0,05 0,03 0,02 0,01 0,01
0,50 R 4,24 3,35 1,50 1,19 0,52 0,41 0,17 0,14 0,07 0,06 0,03 0,02 0,01 0,01 0,01 0,01 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00
V 0,93 0,60 0,38 0,24 0,17 0,12 0,08 0,06 0,04 0,02 0,02 0,01
R 5,84 4,61 2,07 1,63 0,71 0,56 0,24 0,19 0,10 0,08 0,04 0,03 0,02 0,01 0,01 0,01 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00
0,60
V 1,11 0,72 0,46 0,29 0,20 0,14 0,09 0,07 0,04 0,03 0,02 0,01
R 7,65 6,03 2,71 2,14 0,93 0,74 0,31 0,25 0,13 0,11 0,06 0,04 0,02 0,02 0,01 0,01 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00
0,70
V 1,30 0,84 0,54 0,34 0,24 0,16 0,11 0,09 0,05 0,03 0,02 0,01
R 9,66 7,62 3,42 2,70 1,18 0,93 0,39 0,31 0,17 0,13 0,07 0,06 0,03 0,02 0,02 0,01 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00
0,80
V 1,48 0,96 0,61 0,39 0,27 0,19 0,13 0,10 0,06 0,04 0,02 0,02
R 11,87 9,37 4,20 3,32 1,45 1,14 0,48 0,38 0,21 0,16 0,09 0,07 0,03 0,03 0,02 0,01 0,01 0,00 0,00 0,00 0,00 0,00 0,00 0,00
0,90
V 1,67 1,08 0,69 0,43 0,30 0,21 0,14 0,11 0,07 0,04 0,03 0,02
1,00 R 14,28 11,26 5,06 3,99 1,74 1,37 0,58 0,46 0,25 0,20 0,11 0,08 0,04 0,03 0,02 0,02 0,01 0,01 0,00 0,00 0,00 0,00 0,00 0,00
V 1,86 1,20 0,77 0,48 0,34 0,24 0,16 0,12 0,07 0,05 0,03 0,02
R 19,64 15,50 6,96 5,49 2,40 1,89 0,80 0,63 0,34 0,27 0,15 0,11 0,06 0,04 0,03 0,02 0,01 0,01 0,00 0,00 0,00 0,00 0,00 0,00
1,20
V 2,23 1,44 0,92 0,58 0,41 0,28 0,19 0,15 0,09 0,06 0,04 0,02
1,40 R 25,72 20,30 9,11 7,19 3,14 2,48 1,05 0,83 0,45 0,36 0,19 0,15 0,07 0,06 0,04 0,03 0,01 0,01 0,00 0,00 0,00 0,00 0,00 0,00
V 2,60 1,68 1,07 0,68 0,47 0,33 0,22 0,17 0,10 0,07 0,04 0,03
R 32,49 25,64 11,51 9,08 3,96 3,13 1,32 1,04 0,57 0,45 0,24 0,19 0,09 0,07 0,05 0,04 0,02 0,01 0,01 0,00 0,00 0,00 0,00 0,00
1,60
V 2,97 1,92 1,22 0,77 0,54 0,38 0,25 0,20 0,12 0,08 0,05 0,03
R 39,93 31,51 14,14 11,16 4,87 3,84 1,63 1,28 0,70 0,55 0,30 0,23 0,11 0,09 0,06 0,05 0,02 0,02 0,01 0,01 0,00 0,00 0,00 0,00
1,80
V 3,34 2,16 1,38 0,87 0,61 0,42 0,28 0,22 0,13 0,09 0,05 0,03

R 48,02 37,89 17,00 13,42 5,86 4,62 1,96 1,54 0,84 0,66 0,36 0,28 0,14 0,11 0,07 0,06 0,02 0,02 0,01 0,01 0,00 0,00 0,00 0,00
2,00
V 3,71 2,40 1,53 0,96 0,68 0,47 0,31 0,24 0,15 0,10 0,06 0,04
R 56,73 44,76 20,09 15,85 6,92 5,46 2,31 1,82 0,99 0,78 0,42 0,33 0,16 0,13 0,09 0,07 0,03 0,02 0,01 0,01 0,00 0,00 0,00 0,00
2,20
V 4,08 2,64 1,68 1,06 0,74 0,52 0,35 0,27 0,16 0,10 0,07 0,04
R 66,07 52,12 23,39 18,46 8,06 6,36 2,69 2,12 1,16 0,91 0,49 0,39 0,19 0,15 0,10 0,08 0,03 0,03 0,01 0,01 0,00 0,00 0,00 0,00
2,40
V 4,45 2,88 1,84 1,16 0,81 0,56 0,38 0,29 0,18 0,11 0,07 0,05
R 76,00 59,96 26,91 21,23 9,27 7,31 3,10 2,44 1,33 1,05 0,56 0,44 0,22 0,17 0,12 0,09 0,04 0,03 0,01 0,01 0,00 0,00 0,00 0,00
2,60
V 4,83 3,12 1,99 1,25 0,88 0,61 0,41 0,32 0,19 0,12 0,08 0,05
R 86,52 68,27 30,64 24,17 10,55 8,33 3,52 2,78 1,51 1,19 0,64 0,51 0,25 0,19 0,13 0,11 0,04 0,03 0,01 0,01 0,00 0,00 0,00 0,00
2,80
V 5,20 3,36 2,14 1,35 0,95 0,66 0,44 0,34 0,21 0,13 0,09 0,05
R 97,63 77,03 34,57 27,28 11,91 9,40 3,98 3,14 1,71 1,35 0,72 0,57 0,28 0,22 0,15 0,12 0,05 0,04 0,02 0,01 0,01 0,00 0,00 0,00
3,00
V 5,57 3,60 2,30 1,45 1,01 0,71 0,47 0,37 0,22 0,14 0,09 0,06
