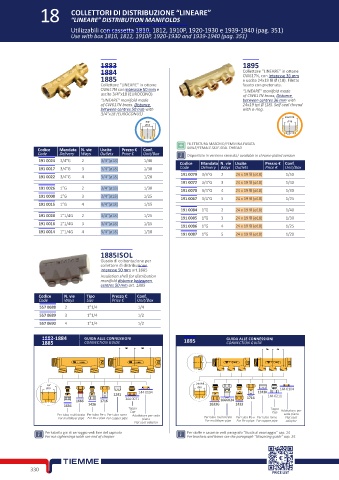

Page 350 - TIEMME - COMPONENTI IDRAULICI - FIDRA

18 COLLETTORI DI DISTRIBUZIONE “LINEARE”
“LINEARE” DISTRIBUTION MANIFOLDS

Utilizzabili con cassetta 1810, 1812, 1910P, 1920-1930 e 1939-1940 (pag. 351)
Use with box 1810, 1812, 1910P, 1920-1930 and 1939-1940 (pag. 351)

1883 1895
1884 Collettore “LINEARE“ in ottone
1885 CW617N, con interasse 36 mm
e uscite 24x19 fil Ø (18). Filetto
Collettore “LINEARE” in ottone fasato con pretenuta.
CW617N con interasse 50 mm e “LINEARE” manifold made
uscite 3/4”x18 (EUROCONO) of CW617N brass, Distance
“LINEARE” manifold made between centres 36 mm with
of CW617N brass. Distance 24x19 tpi Ø (18). Self-seal thread
between centres 50 mm with with o-ring.
3/4”x18 (EUROCONUS)
24x19 fil.
3/4” 18
18

FILETTATURA MASCHIO/FEMMINA FASATA
Codice Mandata N. vie Uscite Prezzo € Conf. MALE/FEMALE SELF-SEAL THREAD
Code Delivery Ways Outlets Price € Unit/Box Disponibile in versione cromata/ available in chrome-plated version
191 0024 3/4”G 2 3/4”(ø18) 1/40
Codice Mandata N. vie Uscite Prezzo € Conf.
191 0017 3/4”G 3 3/4”(ø18) 1/30 Code Delivery Ways Outlets Price € Unit/Box
191 0022 3/4”G 4 3/4”(ø18) 1/20 191 0079 3/4”G 2 24 x 19 fil (ø18) 1/50
191 0072 3/4”G 3 24 x 19 fil (ø18) 1/40
191 0026 1”G 2 3/4”(ø18) 1/30 191 0070 3/4”G 4 24 x 19 fil (ø18) 1/30
191 0008 1”G 3 3/4”(ø18) 1/25 191 0067 3/4”G 5 24 x 19 fil (ø18) 1/25
191 0015 1”G 4 3/4”(ø18) 1/15
191 0084 1”G 2 24 x 19 fil (ø18) 1/40
191 0028 1”1/4G 2 3/4”(ø18) 1/25 191 0085 1”G 3 24 x 19 fil (ø18) 1/30
191 0016 1”1/4G 3 3/4”(ø18) 1/15 191 0086 1”G 4 24 x 19 fil (ø18) 1/25
191 0014 1”1/4G 4 3/4”(ø18) 1/10 191 0087 1”G 5 24 x 19 fil (ø18) 1/20

1885ISOL
Guscio di coibentazione per
collettore di distribuzione
interasse 50 mm art.1885
Insulation shell for distribution
manifold distance beteween
centres 50 mm art. 1885
Codice N. vie Tipo Prezzo € Conf.
Code Ways Size Price € Unit/Box
557 0688 2 1”1/4 1/4
557 0689 3 1”1/4 1/2
557 0690 4 1”1/4 1/2

1883-1884 GUIDA ALLE CONNESSIONI GUIDA ALLE CONNESSIONI
1885 CONNECTION GUIDE 1895 CONNECTION GUIDE

fil.
144 0104
144 0104 1243K
1241 1716 144 0211
1666 1716 144 0071 1666K24
1636 1436 1633G 1433
Tappo Tappo
Cap Cap Adattatore per
Per tubo multistrato Per tubo Pe-x Per tubo rame Adattatore per sede sede piana
For multilayer pipe For Pe-x pipe For copper pipe piana Per tubo multistrato Per tubo Pe-x Per tubo rame Flat seat
For multilayer pipe
Flat seat adaptor For Pe-x pipe For copper pipe adaptor
Per tabella giri di serraggio vedi fine del capitolo Per staffe e cassette vedi paragrafo “Guida al montaggio“ cap. 24
For nut tightenings table see end of chapter For brackets and boxes see the paragraph “Mounting guide“ cap. 24
