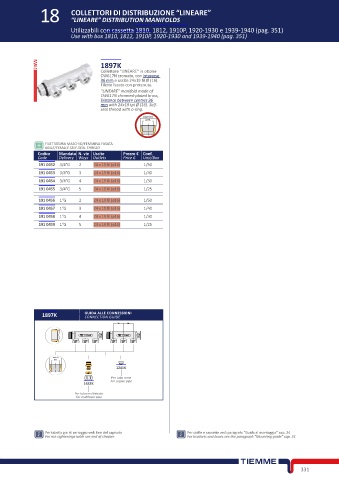

Page 351 - TIEMME - COMPONENTI IDRAULICI - FIDRA

18 COLLETTORI DI DISTRIBUZIONE “LINEARE”
“LINEARE” DISTRIBUTION MANIFOLDS

Utilizzabili con cassetta 1810, 1812, 1910P, 1920-1930 e 1939-1940 (pag. 351)
Use with box 1810, 1812, 1910P, 1920-1930 and 1939-1940 (pag. 351)

Collettore “LINEARE“ in ottone
1897K ■
CW617N cromato, con interasse
36 mm e uscite 24x19 fil Ø (16).
Filetto fasato con pretenuta.
“LINEARE” manifold made of
CW617N chromed-plated brass,
Distance between centres 36
mm with 24x19 tpi Ø (16). Self-
seal thread with o-ring.
24x19 fil.
16

FILETTATURA MASCHIO/FEMMINA FASATA
MALE/FEMALE SELF-SEAL THREAD
Codice Mandata N. vie Uscite Prezzo € Conf.
Code Delivery Ways Outlets Price € Unit/Box
191 0452 3/4”G 2 24 x 19 fil (ø16) 1/50
191 0453 3/4”G 3 24 x 19 fil (ø16) 1/40
191 0454 3/4”G 4 24 x 19 fil (ø16) 1/30
191 0455 3/4”G 5 24 x 19 fil (ø16) 1/25
191 0456 1”G 2 24 x 19 fil (ø16) 1/50
191 0457 1”G 3 24 x 19 fil (ø16) 1/40
191 0458 1”G 4 24 x 19 fil (ø16) 1/30
191 0459 1”G 5 24 x 19 fil (ø16) 1/25

1897K GUIDA ALLE CONNESSIONI
CONNECTION GUIDE

24x19 fil.
16
1245K
Per tubo rame
For copper pipe
1632K
Per tubo multistrato
For multilayer pipe

Per tabella giri di serraggio vedi fine del capitolo Per staffe e cassette vedi paragrafo “Guida al montaggio“ cap. 24
For nut tightenings table see end of chapter For brackets and boxes see the paragraph “Mounting guide“ cap. 24

331
