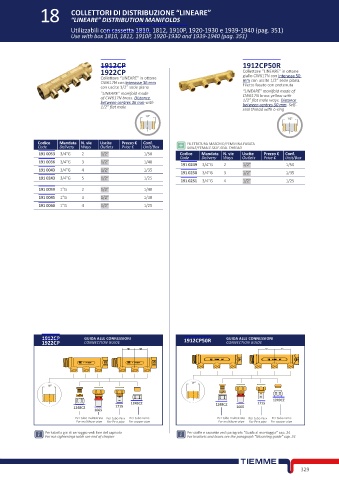

18 COLLETTORI DI DISTRIBUZIONE “LINEARE”
“LINEARE” DISTRIBUTION MANIFOLDS

Utilizzabili con cassetta 1810, 1812, 1910P, 1920-1930 e 1939-1940 (pag. 351)
Use with box 1810, 1812, 1910P, 1920-1930 and 1939-1940 (pag. 351)

1912CP 1912CP50R
1922CP Collettore “LINEARE” in ottone
Collettore “LINEARE” in ottone giallo CW617N con interasse 50
mm con uscite 1/2” sede piana.
CW617N con interasse 36 mm Filetto fasato con pretenuta
con uscite 1/2” sede piana
“LINEARE” manifold made “LINEARE” manifold made of
CW617N brass yellow with
of CW617N brass. Distance 1/2” flat male ways. Distance
between centres 36 mm with between centres 50 mm. Self-
1/2” flat male seal thread with o-ring
1/2”
1/2”

Codice Mandata N. vie Uscite Prezzo € Conf. FILETTATURA MASCHIO/FEMMINA FASATA
Code Delivery Ways Outlets Price € Unit/Box MALE/FEMALE SELF-SEAL THREAD
191 0053 3/4”G 2 1/2” 1/50 Codice Mandata N. vie Uscite Prezzo € Conf.
Code Delivery Ways Outlets Price € Unit/Box
191 0036 3/4”G 3 1/2” 1/40
191 0249 3/4”G 2 1/2” 1/50
191 0043 3/4”G 4 1/2” 1/35 191 0250 3/4”G 3 1/2” 1/35
191 0243 3/4”G 5 1/2” 1/25
191 0251 3/4”G 4 1/2” 1/25
191 0059 1”G 2 1/2” 1/40
191 0045 1”G 3 1/2” 1/30
191 0060 1”G 4 1/2” 1/25

1912CP GUIDA ALLE CONNESSIONI 1912CP50R GUIDA ALLE CONNESSIONI
1922CP CONNECTION GUIDE CONNECTION GUIDE
50 50

1249CZ
1249CZ 1248CZ 1715
1248CZ 1715 1665
1665
Per tubo multistrato Per tubo Pe-x Per tubo rame Per tubo multistrato Per tubo Pe-x Per tubo rame
For multilayer pipe For Pe-x pipe For copper pipe For multilayer pipe For Pe-x pipe For copper pipe
Per tabella giri di serraggio vedi fine del capitolo Per staffe e cassette vedi paragrafo “Guida al montaggio“ cap. 24
For nut tightenings table see end of chapter For brackets and boxes see the paragraph “Mounting guide“ cap. 24
