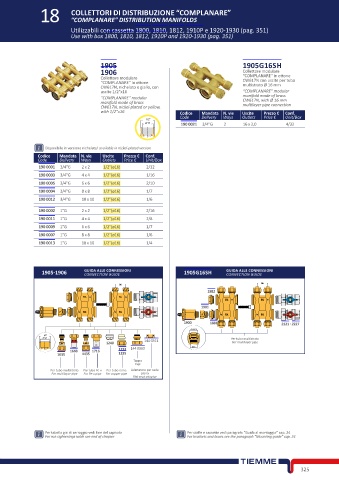

18 COLLETTORI DI DISTRIBUZIONE “COMPLANARE”
“COMPLANARE” DISTRIBUTION MANIFOLDS

Utilizzabili con cassetta 1800, 1810, 1812, 1910P e 1920-1930 (pag. 351)
Use with box 1800, 1810, 1812, 1910P and 1920-1930 (pag. 351)

1905 1905G16SH
1906 Collettore modulare
Collettore modulare “COMPLANARE“ in ottone
CW617N con uscite per tubo
“COMPLANARE“ in ottone multistrato Ø 16 mm
CW617N, nichelato o giallo, con
uscite 1/2”x16 “COMPLANARE” modular
“COMPLANARE” modular manifold made of brass
CW617N, with Ø 16 mm
manifold made of brass multilayer pipe connection
CW617N, nickel-plated or yellow,
with 1/2”x16 Codice Mandata N. vie Uscite Prezzo € Conf.
1/2” Code Delivery Ways Outlets Price € Unit/Box
16 190 0021 3/4”G 2 16 x 2,0 4/32

Disponibile in versione nichelata/ available in nickel-plated version
Codice Mandata N. vie Uscite Prezzo € Conf.
Code Delivery Ways Outlets Price € Unit/Box
190 0001 3/4”G 2 x 2 1/2”(ø16) 2/32
190 0003 3/4”G 4 x 4 1/2”(ø16) 1/16
190 0005 3/4”G 6 x 6 1/2”(ø16) 2/10
190 0004 3/4”G 8 x 8 1/2”(ø16) 1/7
190 0012 3/4”G 10 x 10 1/2”(ø16) 1/6

190 0002 1”G 2 x 2 1/2”(ø16) 2/16
190 0011 1”G 4 x 4 1/2”(ø16) 2/8
190 0009 1”G 6 x 6 1/2”(ø16) 1/7
190 0007 1”G 8 x 8 1/2”(ø16) 1/6
190 0013 1”G 10 x 10 1/2”(ø16) 1/4

1905-1906 GUIDA ALLE CONNESSIONI 1905G16SH GUIDA ALLE CONNESSIONI
CONNECTION GUIDE
CONNECTION GUIDE
1882

1901

1900 1881 2121 - 2227

1240 144 0311 Per tubo multistrato
For multilayer pipe
1668 1716 1233 144 0063
1635 1435 1235
Tappo
Cap
Per tubo multistrato Per tubo Pe-x Per tubo rame Adattatore per sede
For multilayer pipe For Pe-x pipe For copper pipe piana
Flat seat adaptor

Per tabella giri di serraggio vedi fine del capitolo Per staffe e cassette vedi paragrafo “Guida al montaggio“ cap. 24
For nut tightenings table see end of chapter For brackets and boxes see the paragraph “Mounting guide“ cap. 24
