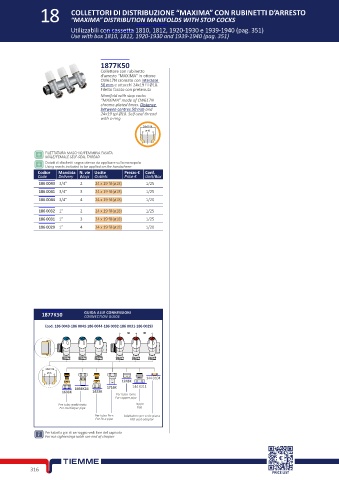

Page 336 - TIEMME - COMPONENTI IDRAULICI - FIDRA

18 COLLETTORI DI DISTRIBUZIONE “MAXIMA” CON RUBINETTI D’ARRESTO
“MAXIMA” DISTRIBUTION MANIFOLDS WITH STOP COCKS

Utilizzabili con cassetta 1810, 1812, 1920-1930 e 1939-1940 (pag. 351)
Use with box 1810, 1812, 1920-1930 and 1939-1940 (pag. 351)

1877K50
Collettore con rubinetto
d’arresto “MAXIMA” in ottone
CW617N cromato con interasse
50 mm e attacchi 24x19 fil Ø18.
Filetto fasato con pretenuta
Manifold with stop cocks
“MAXIMA” made of CW617N
chrome-plated brass. Distance
between centres 50 mm and
24x19 tpi Ø18. Self-seal thread
with o-ring
24x19 fil.
18

FILETTATURA MASCHIO/FEMMINA FASATA
MALE/FEMALE SELF-SEAL THREAD
Dotati di dischetti segna utenza da applicare sulla manopola
Using marks included to be applied on the handwheen
Codice Mandata N. vie Uscite Prezzo € Conf.
Code Delivery Ways Outlets Price € Unit/Box
186 0043 3/4” 2 24 x 19 fil (ø18) 1/25
186 0041 3/4” 3 24 x 19 fil (ø18) 1/25
186 0044 3/4” 4 24 x 19 fil (ø18) 1/20

186 0032 1” 2 24 x 19 fil (ø18) 1/25
186 0031 1” 3 24 x 19 fil (ø18) 1/25
186 0029 1” 4 24 x 19 fil (ø18) 1/20

1877K50 GUIDA ALLE CONNESSIONI
CONNECTION GUIDE
(cod. 186 0043-186 0041-186 0044-186 0032-186 0031-186 0029)

fil.
144 0104
1243K
1666K24 1716K 144 0211
1633K 1433K Per tubo rame
For copper pipe
Per tubo multistrato Tappo
For multilayer pipe Cap
Per tubo Pe-x Adattatore per sede piana
For Pe-x pipe Flat seat adaptor

Per tabella giri di serraggio vedi fine del capitolo
For nut tightenings table see end of chapter
