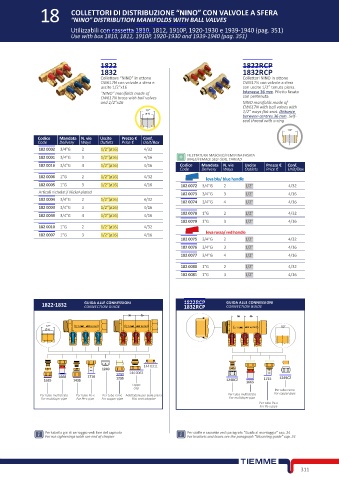

Page 331 - TIEMME - COMPONENTI IDRAULICI - FIDRA

18 COLLETTORI DI DISTRIBUZIONE “NINO” CON VALVOLE A SFERA
“NINO” DISTRIBUTION MANIFOLDS WITH BALL VALVES

Utilizzabili con cassetta 1810, 1812, 1910P, 1920-1930 e 1939-1940 (pag. 351)
Use with box 1810, 1812, 1910P, 1920-1930 and 1939-1940 (pag. 351)

1822 1822RCP
1832 1832RCP
Collettore “NINO” in ottone Collettori NINO in ottone
CW617N con valvole a sfera e CW617N con valvole a sfera
uscite 1/2”x16 con uscite 1/2” tenuta piana.
“NINO” manifolds made of Interasse 36 mm. Filetto fasato
CW617N brass with ball valves con pretenuta
and 1/2”x16 NINO manifolds made of
CW617N with ball valves with
1/2” 1/2” ways flat seat. Distance
16
between centres 36 mm. Self-
seal thread with o-ring
1/2”
Codice Mandata N. vie Uscite Prezzo € Conf.
Code Delivery Ways Outlets Price € Unit/Box
182 0002 3/4”G 2 1/2”(ø16) 4/32
182 0001 3/4”G 3 1/2”(ø16) 4/16 FILETTATURA MASCHIO/FEMMINA FASATA
MALE/FEMALE SELF-SEAL THREAD
182 0016 3/4”G 4 1/2”(ø16) 4/16 Codice Mandata N. vie Uscite Prezzo € Conf.
Code Delivery Ways Outlets Price € Unit/Box
182 0006 1”G 2 1/2”(ø16) 4/32 leva blu/ blue handle
182 0005 1”G 3 1/2”(ø16) 4/16 182 0072 3/4”G 2 1/2” 4/32
Articoli nichelati/ Nickel-plated 182 0073 3/4”G 3 1/2” 4/16
182 0004 3/4”G 2 1/2”(ø16) 4/32
182 0074 3/4”G 4 1/2” 4/16
182 0003 3/4”G 3 1/2”(ø16) 4/16
182 0049 3/4”G 4 1/2”(ø16) 4/16 182 0078 1”G 2 1/2” 4/32
182 0079 1”G 3 1/2” 4/16
182 0010 1”G 2 1/2”(ø16) 4/32
182 0007 1”G 3 1/2”(ø16) 4/16 leva rossa/ red handle
182 0075 3/4”G 2 1/2” 4/32
182 0076 3/4”G 3 1/2” 4/16
182 0077 3/4”G 4 1/2” 4/16

182 0080 1”G 2 1/2” 4/32
182 0081 1”G 3 1/2” 4/16

1822-1832 GUIDA ALLE CONNESSIONI 1822RCP GUIDA ALLE CONNESSIONI
1832RCP
CONNECTION GUIDE
CONNECTION GUIDE

144 0311
1240
1668 1716 1233 144 0063 1249CZ
1235
1635 1435 1248CZ 1665 1715
Tappo
Cap Per tubo rame
Per tubo multistrato Per tubo Pe-x Per tubo rame Adattatore per sede piana Per tubo multistrato For copper pipe
For multilayer pipe For Pe-x pipe For copper pipe Flat seat adaptor For multilayer pipe
Per tubo Pe-x
For Pe-x pipe

Per tabella giri di serraggio vedi fine del capitolo Per staffe e cassette vedi paragrafo “Guida al montaggio“ cap. 24
For nut tightenings table see end of chapter For brackets and boxes see the paragraph “Mounting guide“ cap. 24
