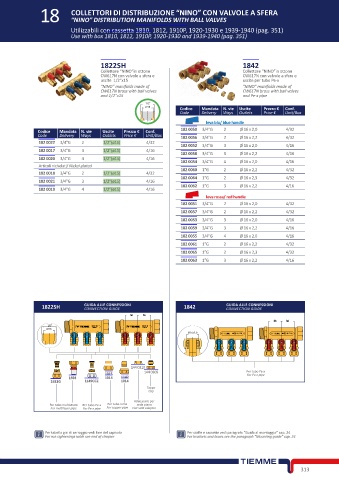

Page 333 - TIEMME - COMPONENTI IDRAULICI - FIDRA

18 COLLETTORI DI DISTRIBUZIONE “NINO” CON VALVOLE A SFERA
“NINO” DISTRIBUTION MANIFOLDS WITH BALL VALVES

Utilizzabili con cassetta 1810, 1812, 1910P, 1920-1930 e 1939-1940 (pag. 351)
Use with box 1810, 1812, 1910P, 1920-1930 and 1939-1940 (pag. 351)

1822SH 1842
Collettore “NINO”in ottone Collettore “NINO”in ottone
CW617N con valvole a sfera e CW617N con valvole a sfera e
uscite 1/2”x15 uscite per tubo Pe-x
“NINO” manifolds made of “NINO” manifolds made of
CW617N brass with ball valves CW617N brass with ball valves
and 1/2”x15 and Pe-x pipe
1/2”
15 Codice Mandata N. vie Uscite Prezzo € Conf.
Code Delivery Ways Outlets Price € Unit/Box
leva blu/ blue handle
Codice Mandata N. vie Uscite Prezzo € Conf. 182 0050 3/4”G 2 Ø 16 x 2,0 4/32
Code Delivery Ways Outlets Price € Unit/Box 182 0056 3/4”G 2 Ø 16 x 2,2 4/32
182 0022 3/4”G 2 1/2”(ø15) 4/32
182 0052 3/4”G 3 Ø 16 x 2,0 4/16
182 0017 3/4”G 3 1/2”(ø15) 4/16
182 0058 3/4”G 3 Ø 16 x 2,2 4/16
182 0020 3/4”G 4 1/2”(ø15) 4/16 182 0054 3/4”G 4 Ø 16 x 2,0 4/16
Articoli nichelati/ Nickel-plated
182 0018 3/4”G 2 1/2”(ø15) 4/32 182 0060 1”G 2 Ø 16 x 2,2 4/32
182 0064 1”G 2 Ø 16 x 2,3 4/32
182 0021 3/4”G 3 1/2”(ø15) 4/16
182 0062 1”G 3 Ø 16 x 2,2 4/16
182 0019 3/4”G 4 1/2”(ø15) 4/16
leva rossa/ red handle
182 0051 3/4”G 2 Ø 16 x 2,0 4/32
182 0057 3/4”G 2 Ø 16 x 2,2 4/32
182 0053 3/4”G 3 Ø 16 x 2,0 4/16
182 0059 3/4”G 3 Ø 16 x 2,2 4/16
182 0055 3/4”G 4 Ø 16 x 2,0 4/16
182 0061 1”G 2 Ø 16 x 2,2 4/32
182 0065 1”G 2 Ø 16 x 2,3 4/32
182 0063 1”G 3 Ø 16 x 2,2 4/16

1822SH GUIDA ALLE CONNESSIONI 1842 GUIDA ALLE CONNESSIONI
CONNECTION GUIDE
CONNECTION GUIDE

144 0310
1015 144 0309 Per tubo Pe-x
For Pe-x pipe
1694 1014 1147
1631G 1149CCZ 1014
Tappo
Cap
Adattatore per
Per tubo multistrato Per tubo Pe-x Per tubo rame sede piana
For multilayer pipe For Pe-x pipe For copper pipe Flat seat adaptor

Per tabella giri di serraggio vedi fine del capitolo Per staffe e cassette vedi paragrafo “Guida al montaggio“ cap. 24
For nut tightenings table see end of chapter For brackets and boxes see the paragraph “Mounting guide“ cap. 24

313
