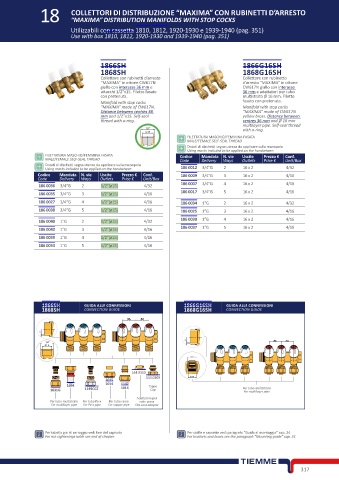

18 COLLETTORI DI DISTRIBUZIONE “MAXIMA” CON RUBINETTI D’ARRESTO
“MAXIMA” DISTRIBUTION MANIFOLDS WITH STOP COCKS

Utilizzabili con cassetta 1810, 1812, 1920-1930 e 1939-1940 (pag. 351)
Use with box 1810, 1812, 1920-1930 and 1939-1940 (pag. 351)

1866SH 1866G16SH
1868SH 1868G16SH
Collettore con rubinetti d’arresto Collettore con rubinetto
“MAXIMA” in ottone CW617N d’arresto “MAXIMA” in ottone
giallo con interasse 36 mm e CW617N giallo con interasse
attacchi 1/2”x15. Filetto fasato 36 mm e adattatori per tubo
con pretenuta. multistrato Ø 16 mm. Filetto
Manifold with stop cocks fasato con pretenuta.
“MAXIMA” made of CW617N. Manifold with stop cocks
Distance between centres 36 “MAXIMA” made of CW617N
mm and 1/2”x15. Self-seal yellow brass. Distance between
thread with o-ring. centres 36 mm and Ø 16 mm
multilayer pipe. Self-seal thread
1/2” with o-ring.
15
FILETTATURA MASCHIO/FEMMINA FASATA
MALE/FEMALE SELF-SEAL THREAD
Dotati di dischetti segna utenza da applicare sulla manopola
Using marks included to be applied on the handwheen
FILETTATURA MASCHIO/FEMMINA FASATA Codice Mandata N. vie Uscite Prezzo € Conf.
MALE/FEMALE SELF-SEAL THREAD Code Delivery Ways Outlets Price € Unit/Box
Dotati di dischetti segna utenza da applicare sulla manopola
Using marks included to be applied on the handwheen 186 0012 3/4”G 2 16 x 2 4/32
Codice Mandata N. vie Uscite Prezzo € Conf. 186 0009 3/4”G 3 16 x 2 4/16
Code Delivery Ways Outlets Price € Unit/Box
186 0036 3/4"G 2 1/2”(ø15) 4/32 186 0007 3/4”G 4 16 x 2 4/16
186 0035 3/4"G 3 1/2”(ø15) 4/16 186 0017 3/4”G 5 16 x 2 4/16
186 0027 3/4"G 4 1/2”(ø15) 4/16 186 0034 1”G 2 16 x 2 4/32
186 0038 3/4"G 5 1/2”(ø15) 4/16 186 0025 1”G 3 16 x 2 4/16

186 0040 1"G 2 1/2”(ø15) 4/32 186 0030 1”G 4 16 x 2 4/16
186 0042 1"G 3 1/2”(ø15) 4/16 186 0037 1”G 5 16 x 2 4/16
186 0039 1"G 4 1/2”(ø15) 4/16
186 0033 1"G 5 1/2”(ø15) 4/16

1866SH GUIDA ALLE CONNESSIONI 1866G16SH GUIDA ALLE CONNESSIONI
1868SH CONNECTION GUIDE 1868G16SH CONNECTION GUIDE

144 0310
1015 144 0309
1694 1014 1147 Tappo
1631G 1149CCZ 1014 Cap Per tubo multistrato
For multilayer pipe
Adattatore per
Per tubo multistrato Per tubo Pe-x Per tubo rame sede piana
For multilayer pipe For Pe-x pipe For copper pipe Flat seat adaptor

Per tabella giri di serraggio vedi fine del capitolo Per staffe e cassette vedi paragrafo “Guida al montaggio“ cap. 24
For nut tightenings table see end of chapter For brackets and boxes see the paragraph “Mounting guide“ cap. 24
