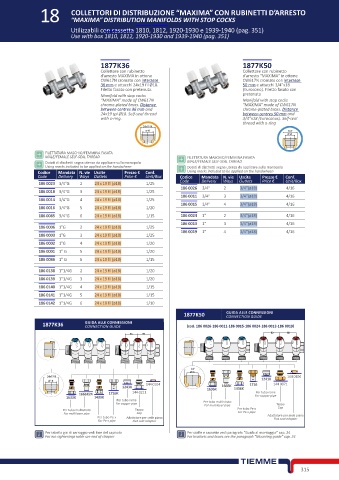

Page 335 - TIEMME - COMPONENTI IDRAULICI - FIDRA

18 COLLETTORI DI DISTRIBUZIONE “MAXIMA” CON RUBINETTI D’ARRESTO
“MAXIMA” DISTRIBUTION MANIFOLDS WITH STOP COCKS

Utilizzabili con cassetta 1810, 1812, 1920-1930 e 1939-1940 (pag. 351)
Use with box 1810, 1812, 1920-1930 and 1939-1940 (pag. 351)

1877K36 1877K50
Collettore con rubinetto Collettore con rubinetto
d’arresto MAXIMA in ottone d’arresto “MAXIMA” in ottone
CW617N cromato con interasse CW617N cromato con interasse
36 mm e attacchi 24x19 fil Ø18. 50 mm e attacchi 3/4”x18
Filetto fasato con pretenuta. (Eurocono). Filetto fasato con
Manifold with stop cocks pretenuta
“MAXIMA” made of CW617N Manifold with stop cocks
chrome-plated brass. Distance “MAXIMA” made of CW617N
between centres 36 mm and chrome-plated brass. Distance
24x19 tpi Ø18. Self-seal thread between centres 50 mm and
with o-ring. 3/4”x18 (Euroconus). Self-seal
thread with o-ring
24x19 fil.
18 3/4”
18

FILETTATURA MASCHIO/FEMMINA FASATA
MALE/FEMALE SELF-SEAL THREAD FILETTATURA MASCHIO/FEMMINA FASATA
Dotati di dischetti segna utenza da applicare sulla manopola MALE/FEMALE SELF-SEAL THREAD
Using marks included to be applied on the handwheen Dotati di dischetti segna utenza da applicare sulla manopola
Codice Mandata N. vie Uscite Prezzo € Conf. Using marks included to be applied on the handwheen
Code Delivery Ways Outlets Price € Unit/Box Codice Mandata N. vie Uscite Prezzo € Conf.
186 0023 3/4”G 2 24 x 19 fil (ø18) 1/25 Code Delivery Ways Outlets Price € Unit/Box
186 0026 3/4” 2 3/4”(ø18) 4/16
186 0018 3/4”G 3 24 x 19 fil (ø18) 1/25
186 0014 3/4”G 4 24 x 19 fil (ø18) 1/25 186 0011 3/4” 3 3/4”(ø18) 4/16
186 0015 3/4” 4 3/4”(ø18) 4/16
186 0016 3/4”G 5 24 x 19 fil (ø18) 1/20
186 0085 3/4”G 6 24 x 19 fil (ø18) 1/15 186 0024 1” 2 3/4”(ø18) 4/16
186 0013 1” 3 3/4”(ø18) 4/16
186 0006 1”G 2 24 x 19 fil (ø18) 1/25
186 0019 1” 4 3/4”(ø18) 4/16
186 0003 1”G 3 24 x 19 fil (ø18) 1/25
186 0002 1”G 4 24 x 19 fil (ø18) 1/20
186 0001 1” G 5 24 x 19 fil (ø18) 1/20
186 0086 1” G 6 24 x 19 fil (ø18) 1/15

186 0138 1”1/4G 2 24 x 19 fil (ø18) 1/20
186 0139 1”1/4G 3 24 x 19 fil (ø18) 1/20
186 0140 1”1/4G 4 24 x 19 fil (ø18) 1/15
186 0141 1”1/4G 5 24 x 19 fil (ø18) 1/15
186 0142 1”1/4G 6 24 x 19 fil (ø18) 1/10
1877K50 GUIDA ALLE CONNESSIONI
CONNECTION GUIDE
1877K36 GUIDA ALLE CONNESSIONI (cod. 186 0026-186 0011-186 0015-186 0024-186 0013-186 0019)
CONNECTION GUIDE

fil. 144 0104
1241K
144 0104 1716 144 0071
1243K 1636K 1666K 1436K
1666K24 1716K 144 0211 Per tubo rame
1633K 1433K Per tubo rame For copper pipe
For copper pipe Per tubo multistrato Tappo
For multilayer pipe
Per tubo multistrato Tappo Per tubo Pe-x Cap
For Pe-x pipe
For multilayer pipe Cap Adattatore per sede piana
Per tubo Pe-x Adattatore per sede piana Flat seat adaptor
For Pe-x pipe Flat seat adaptor
Per tabella giri di serraggio vedi fine del capitolo Per staffe e cassette vedi paragrafo “Guida al montaggio“ cap. 24
For nut tightenings table see end of chapter For brackets and boxes see the paragraph “Mounting guide“ cap. 24

315
