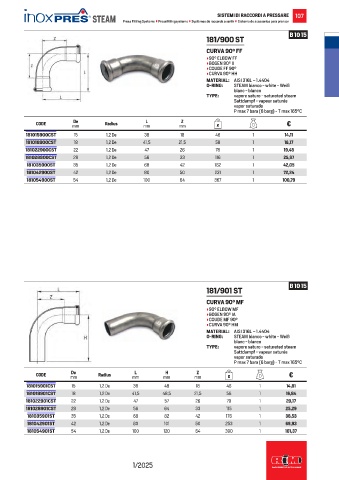

Page 109 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

SISTEMI DI RACCORDI A PRESSARE 107
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 10 15
181/900 ST
CURVA 90° FF
• 90° ELBOW FF
• BOGEN 90° II
• COUDE FF 90°
• CURVA 90° HH
MATERIAL: AISI 316L – 1.4404
O-RING: STEAM bianco - white - Weiß
blanc - blanco
TYPE: vapore saturo - saturated steam
Sattdampf - vapeur saturée
vapor saturado
P max 7 bara (6 barg) - T max 165°C
Z
L
De
CODE mm Radius mm mm g €
181015900CST 15 1,2 De 38 18 46 1 14,11
181018900CST 18 1,2 De 41,5 21,5 58 1 16,17
181022900CST 22 1,2 De 47 26 78 1 19,48
181028900CST 28 1,2 De 56 33 116 1 25,97
181035900ST 35 1,2 De 68 42 162 1 42,05
181042900ST 42 1,2 De 80 50 231 1 72,24
181054900ST 54 1,2 De 100 64 367 1 100,79

B 10 15
181/901 ST
CURVA 90° MF
• 90° ELBOW MF
• BOGEN 90° IA
• COUDE MF 90°
• CURVA 90° HM
MATERIAL: AISI 316L – 1.4404
O-RING: STEAM bianco - white - Weiß
blanc - blanco
TYPE: vapore saturo - saturated steam
Sattdampf - vapeur saturée
vapor saturado
P max 7 bara (6 barg) - T max 165°C
H
L
Z
De
CODE mm Radius mm mm mm g €
181015901CST 15 1,2 De 38 48 18 46 1 14,81
181018901CST 18 1,2 De 41,5 48,5 21,5 56 1 16,84
181022901CST 22 1,2 De 47 57 26 79 1 20,17
181028901CST 28 1,2 De 56 64 33 115 1 25,29
181035901ST 35 1,2 De 68 82 42 176 1 38,53
181042901ST 42 1,2 De 80 101 50 253 1 69,93
181054901ST 54 1,2 De 100 120 64 390 1 101,37

1/2025
