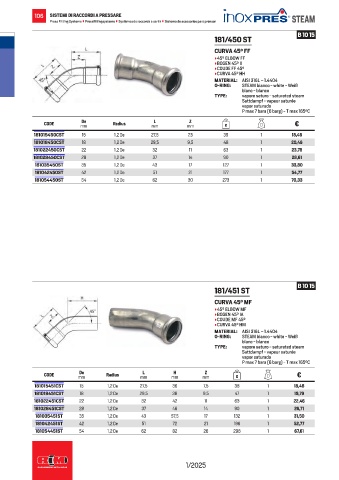

106 SISTEMI DI RACCORDI A PRESSARE
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 10 15
181/450 ST
CURVA 45° FF
• 45° ELBOW FF
• BOGEN 45° II
• COUDE FF 45°
• CURVA 45° HH
MATERIAL: AISI 316L – 1.4404
O-RING: STEAM bianco - white - Weiß
blanc - blanco
TYPE: vapore saturo - saturated steam
Sattdampf - vapeur saturée
vapor saturado
P max 7 bara (6 barg) - T max 165°C
L
Z
De
CODE mm Radius mm mm g €
181015450CST 15 1,2 De 27,5 7,5 39 1 18,48
181018450CST 18 1,2 De 29,5 9,5 48 1 20,46
181022450CST 22 1,2 De 32 11 63 1 23,78
181028450CST 28 1,2 De 37 14 90 1 28,61
181035450ST 35 1,2 De 43 17 127 1 33,80
181042450ST 42 1,2 De 51 21 177 1 54,77
181054450ST 54 1,2 De 62 30 273 1 70,33

B 10 15
181/451 ST
CURVA 45° MF
• 45° ELBOW MF
• BOGEN 45° IA
• COUDE MF 45°
• CURVA 45° HM
MATERIAL: AISI 316L – 1.4404
O-RING: STEAM bianco - white - Weiß
blanc - blanco
TYPE: vapore saturo - saturated steam
Sattdampf - vapeur saturée
vapor saturado
P max 7 bara (6 barg) - T max 165°C
De
H
Z
L
CODE mm Radius mm mm mm g €
181015451CST 15 1,2 De 27,5 36 7,5 38 1 18,48
181018451CST 18 1,2 De 29,5 38 9,5 47 1 19,79
181022451CST 22 1,2 De 32 42 11 63 1 22,46
181028451CST 28 1,2 De 37 46 14 90 1 26,71
181035451ST 35 1,2 De 43 57,5 17 132 1 31,50
181042451ST 42 1,2 De 51 72 21 196 1 52,77
181054451ST 54 1,2 De 62 82 26 296 1 67,61

1/2025
