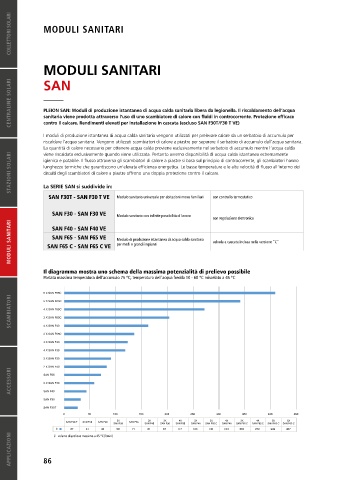

Page 88 - PLEION - PROFESSIONALE 2023 VER 02 - FIDRA
P. 88
COLLETTORI SOLARI MODULI SANITARI
MODULI SANITARI
SAN
CENTRALINE SOLARI PLEION SAN: Moduli di produzione istantanea di acqua calda sanitaria libera da legionella. Il riscaldamento dell‘acqua
sanitaria viene prodotta attraverso l‘uso di uno scambiatore di calore con fluidi in controcorrente. Protezione efficace
contro il calcare. Rendimenti elevati per installazione in cascata (escluso SAN F30T/F30 T VE)
I moduli di produzione istantanea di acqua calda sanitaria vengono utilizzati per prelevare calore da un serbatoio di accumulo per
riscaldare l‘acqua sanitaria. Vengono utilizzati scambiatori di calore a piastre per separare il serbatoio di accumulo dall‘acqua sanitaria.
La quantità di calore necessario per ottenere acqua calda proviene esclusivamente nel serbatoio di accumulo mentre l‘acqua calda
STAZIONI SOLARI igienica e potabile. Il flusso attraverso gli scambiatori di calore a piastre si basa sul principio di controcorrente, gli scambiatori hanno
viene riscaldata esclusivamente quando viene utilizzata. Pertanto avremo disponibilità di acqua calda istantanea estremamente
lunghezze termiche che garantiscono un‘elevata efficienza energetica. Le basse temperature e le alte velocità di flusso all‘interno dei
circuiti degli scambiatori di calore a piastre offrono una doppia protezione contro il calcare.
La SERIE SAN si suddivide in:
SAN F30T - SAN F30 T VE Modulo sanitario universale per abitazioni mono familiari con controllo termostatico
SAN F30 - SAN F30 VE Modulo sanitario con infinite possibilità di lavoro con regolazione elettronica
MODULI SANITARI SAN F65 C - SAN F65 C VE Modulo di produzione istantanea di acqua calda sanitaria valvola a cascata inclusa nella versione “C”
SAN F40 - SAN F40 VE
SAN F65 - SAN F65 VE
per medi e grandi impianti
Il diagramma mostra uno schema della massima potenzialità di prelievo possibile
Portata massima temperatura dell‘accumulo 75 °C, temperatura dell‘acqua fredda 10 - 60 °C miscelato a 45 °C
SCAMBIATORI
ACCESSORI
0 50 100 150 200 250 300 350 400 450
2X 2X 3X 4X 3X 2X 4X 3X 4X 5X 6X
SAN F30 T SAN F30 SAN F40 SAN F65
SAN F30 SAN F40 SAN F30 SAN F30 SAN F40 SAN F65 C SAN F40 SAN F65 C SAN F65 C SAN F65 C SAN F65 C
C 27 31 43 58 71 81 87 117 123 136 163 203 272 339 407
APPLICAZIONI 86
C: volume di prelievo massimo a 45 °C [l/min]
