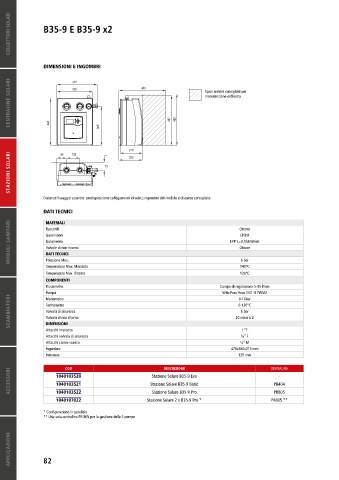

COLLETTORI SOLARI B35-9 E B35-9 x2

DIMENSIONI E INGOMBRI
400 377 180 180 440 285 180 180
330
215
CENTRALINE SOLARI 405 335 405 Spazi minimi consigliati per
manutenzione ordinaria

440
155 365 155 467 480
66 66
210
STAZIONI SOLARI 73
125
90
220

Distanze fissaggio a parete: predisposizione collegamenti idraulici; ingombro del modulo e distanze consigliate.

DATI TECNICI Accessorio
MODULI SANITARI Raccordi con integrato T T Accessorio EPP λ=0,038 W/mK
MATERIALI
Valvola a sfera
Ottone
non ritorno
Guarnizioni
EPDM
Isolamento
Valvole di non ritorno
Ottone
Degasatore
solare
DATI TECNICI
Pressione Max.
6 bar
Temperatura Max. Mandata STAZIONE 140°C
SOLARE
Temperatura Max. Ritorno M13-7 120°C
COMPONENTI
Flussimetro Campo di regolazione 5-35 l/min
Pompa Wilo Para Yono 15/1-9 PWM2
SCAMBIATORI Termometro 20 mbar x 2
0-10bar
Manometro
0-120°C
Valvola di sicurezza
6 bar
Valvola di non ritorno
DIMENSIONI
Attacchi Impianto 1”F
Attacchi valvola di sicurezza ¾” F
Attacchi carico-scarico ½” M
Ingombro 470x380x215 mm
Interasse COD DESCRIZIONE 125 mm CENTRALINA
ACCESSORI 1040103520 Stazione Solare B35-9 Basic PB404
Stazione Solare B35-9 Eco
-
1040103521
PR805
Stazione Solare B35-9 Pro
1040103522
1040107022 Stazione Solare 2 x B35-9 Pro * PR805 **
* Configurazione in parallelo
** Una sola centralina PR 805 per la gestione delle 2 pompe
