Page 83 - PLEION - PROFESSIONALE 2023 VER 02 - FIDRA
P. 83

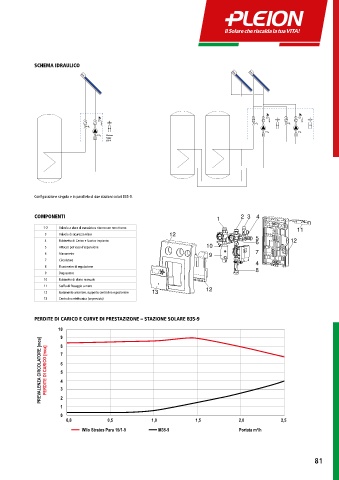

SCHEMA IDRAULICO
Stazione
Solare
B35-0
Configurazione singola e in parallelo di due stazioni solari B35-9.
COMPONENTI 2 3 4
1
1-2 Valvola a sfera di mandata e ritorno con non ritorno
11
3 Valvola di sicurezza 6 bar 12
5
4 Rubinetto di Carico e Scarico impianto 6 12
5 Attacco per vaso d’espansione 10
6 Manometro 9 7
7 Circolatore
4
8 Flussimetro di regolazione
8
9 Degasatore
10 Rubinetto di sfiato manuale
11 Staffa di fissaggio a muro
12 Isolamento anteriore, supporto centralina e posteriore 13 12
13 Centralina elettronica (se prevista)
PERDITE DI CARICO E CURVE DI PRESTAZIZONE – STAZIONE SOLARE B35-9
10
9 8
PREVALENZA CIRCOLATORE [mca] PERDITE DI CARICO [mca] 7 6 5 4 3
1 2
0
0,0 0,5 1,0 1,5 2,0 2,5
Wilo Stratos Para 15/1-9 M35-9 Portata m /h
3
81
