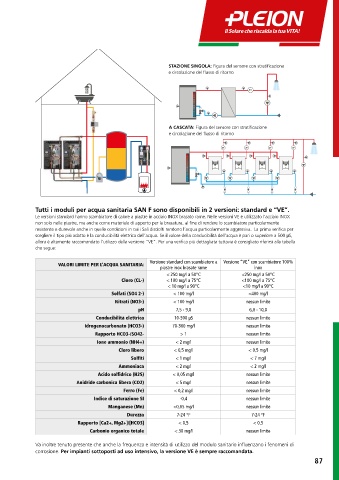

Stazione singola: Figura del sensore con stratificazione e circolazione del flusso di ritorno
Stazione singola: Figura del sensore con stratificazione e circolazione del flusso di ritorno
STAZIONE SINGOLA: Figura del sensore con stratificazione
e circolazione del flusso di ritorno

dV
dV

A CASCATA: Figura del sensore con stratificazione
A cascata: Figura del sensore con stratificazione e circolazione del flusso di ritorno
e circolazione del flusso di ritorno
A cascata: Figura del sensore con stratificazione e circolazione del flusso di ritorno

Tutti i moduli per acqua sanitaria SAN F sono disponibili in 2 versioni: standard e “VE”.
Le versioni standard hanno scambiatore di calore a piastre in acciaio INOX brasato rame. Nelle versioni VE è utilizzato l’acciaio INOX
non solo nelle piastre, ma anche come materiale di apporto per la brasatura, al fine di rendere lo scambiatore particolarmente
resistente e durevole anche in quelle condizioni in cui i Sali disciolti rendono l’acqua particolarmente aggressiva. La prima verifica per
scegliere il tipo più adatto è la conducibilità elettrica dell’acqua. Se il valore della conducibilità dell’acqua è pari o superiore a 500 μS,
allora è altamente raccomandato l’utilizzo della versione “VE”. Per una verifica più dettagliata tuttavia è consigliato riferirsi alla tabella
che segue:

Versione standard con scambiatore a Versione “VE” con scambiatore 100%
VALORI LIMITE PER L’ACQUA SANITARIA:
piastre inox brasate rame inox
< 250 mg/l a 50°C <250 mg/l a 50°C
Cloro (CL-) < 100 mg/l a 75°C <100 mg/l a 75°C
< 10 mg/l a 90°C <10 mg/l a 90°C
Solfati (SO4 2-) < 100 mg/l <400 mg/l
Nitrati (NO3-) < 100 mg/l nessun limite
pH 7,5 - 9,0 6,0 - 10,0
Conducibilità elettrica 10-500 μS nessun limite
Idrogenocarbonato (HCO3-) 70-300 mg/l nessun limite
Rapporto HCO3-/SO42- > 1 nessun limite
Ione ammonio (NH4+) < 2 mg/l nessun limite
Cloro libero < 0,5 mg/l < 0,5 mg/l
Solfiti < 1 mg/l < 7 mg/l
Ammoniaca < 2 mg/l < 2 mg/l
Acido solfidrico (H2S) < 0,05 mg/l nessun limite
Anidride carbonica libera (CO2) < 5 mg/l nessun limite
Ferro (Fe) < 0,2 mg/l nessun limite
Indice di saturazione SI -0,4 nessun limite
Manganese (Mn) <0,05 mg/l nessun limite
Durezza 7-24 °F 7-24 °F
Rapporto [Ca2+, Mg2+]/[HCO3] < 0,5 < 0,5
Carbonio organico totale < 30 mg/l nessun limite

Va inoltre tenuto presente che anche la frequenza e intensità di utilizzo del modulo sanitario influenzano i fenomeni di
corrosione. Per impianti sottoposti ad uso intensivo, la versione VE è sempre raccomandata.
87
