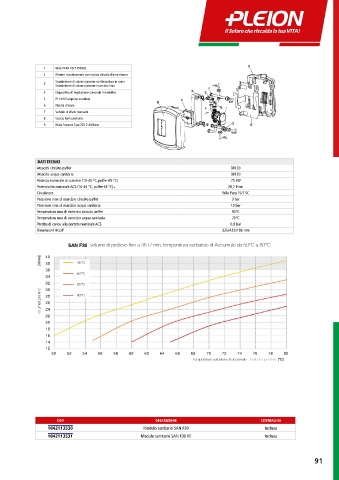

Page 93 - PLEION - PROFESSIONALE 2023 VER 02 - FIDRA

1 Wilo PARA 15/7 iPWM2
2 Ritorno riscaldamento con inclusa Valvola di non ritorno
Scambiatore di calore a piastre con brasatura in rame
3
Scambiatore di calore a piastre in acciaio inox
4 Dispositivo di regolazione (secondo il modello)
5 Pt 1000 Tampone mandata
6 Piastra di base
7 Valvola di sfiato manuale
8 Guscio termoisolante
9 Huba Sensore Tipo 235 2-40 l/min

Modulo di produzione istantanea di acqua calda sanitaria
controllato elettronicamente che consente varie opzioni,
programmi per la pompa di circolazione, funzioni per
l‘installazione a cascata per massimo 4 moduli. Il controllo DATI TECNICI
elettronico garantisce sempre la minima temperatura Attacchi circuito puffer DN 20
di ritorno verso l’accumulo a garanzia di un ottimale Attacchi acqua sanitaria DN 20
sfruttamento dell’energia rinnovabile fornita dal sole e da Potenza nominale di scambio (10-45 °C, puffer 65 °C) 70 kW
una Pompa di <calore. Potenzialità nominale ACS (10-45 °C, puffer 65 °C)+ 28,7 l/min
Circolatore Wilo Para 15/7 SC
• Tubazioni complete in acciaio inox Pressione max di esercizio circuito puffer 3 bar
• isolamento ottimizzato secondo EnEV 2014
• Disponibili varianti con PWT pieno in acciaio inossidabile Pressione max di esercizio acqua sanitaria 10 bar
• funzione comfort (avvio a caldo) Temperatura max di esercizio circuito puffer 95°C
• funzione variabile temperatura dell‘acqua calda Temperatura max di esercizio acqua sanitaria 70°C
Perdita di carico alla portata nominale ACS 0,8 bar
Dimensioni HxLxP 335x422x186 mm
DIMENSIONI
SAN F30 volume di prelievo fino a 36 l / min, temperatura serbatoio di Accumulo da 50°C a 80°C

[l/min] 40 45 °C
38
36
50 °C
34
32 55 °C
di prelievo 30 60 °C
28
Volume 26
24
22
20
18
16
14

12
50 52 54 56 58 60 62 64 66 68 70 72 74 76 78 80
Temperatura serbatoio di accumulo buffer temperature [°C]

SAN F40 volume di prelievo fino a 50 l / min, temperatura serbatoio di Accumulo da 50°C a 80°C

Perdita di pressione / Curva caratteristica della pompa [l/min] 54 45 °C
52
50
48 50 °C
8 46
7 0,7 Wilo Yonos 44
PARA 15/7 55 °C
6 0,6 42 COD DESCRIZIONE CENTRALINA
di prelievo 38
5 0,5 40 1042113530 60 °C Modulo sanitario SAN F30 Inclusa
4 0,4 36 1042113531 Modulo sanitario SAN F30 VE Inclusa
3 0,3 Volume 34
2 0,2 SAN F30-40 32
1 0,1 30
28
0 0
0 0,2 0,4 0,6 0,8 1 1,2 1,4 1,6 1,8 26 91
[m³/h]
24
22
20
18
50 52 54 56 58 60 62 64 66 68 70 72 74 76 78 80
Temperatura serbatoio di accumulo [°C]
SAN F65 volume di prelievo fino a 70 l / min, temperatura serbatoio di Accumulo da 50°C a 80°C

[l/min] 80 45 °C
75
50 °C
70
65 55 °C
di prelievo 60 60 °C

Volume 55
50
45
40
35
30
50 52 54 56 58 60 62 64 66 68 70 72 74 76 78 80
Temperatura serbatoio di accumulo [°C]
