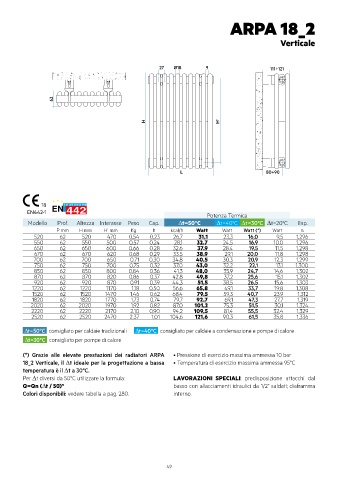

ARPA 18_2
Verticale
27 Ø18 9 111÷121
62
H H'
L 80÷90
18
EN442-1
Potenza Termica
Modello Prof. Altezza Interasse Peso Cap. ∆t=50°C ∆t=40°C ∆t=30°C ∆t=20°C Esp.
P mm H mm H’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n.
520 62 520 470 0,54 0,23 26,7 31,1 23,3 16,0 9,5 1,296
550 62 550 500 0,57 0,24 28,1 32,7 24,5 16,9 10,0 1,296
650 62 650 600 0,66 0,28 32,6 37,9 28,4 19,5 11,5 1,298
670 62 670 620 0,68 0,29 33,5 38,9 29,1 20,0 11,8 1,298
700 62 700 650 0,71 0,30 34,8 40,5 30,3 20,9 12,3 1,299
750 62 750 700 0,75 0,32 37,0 43,0 32,2 22,1 13,1 1,300
850 62 850 800 0,84 0,36 41,3 48,0 35,9 24,7 14,6 1,302
870 62 870 820 0,86 0,37 42,8 49,8 37,2 25,6 15,1 1,302
920 62 920 870 0,91 0,39 44,3 51,5 38,5 26,5 15,6 1,303
1220 62 1220 1170 1,18 0,50 56,6 65,8 49,1 33,7 19,8 1,308
1520 62 1520 1470 1,46 0,62 68,4 79,5 59,3 40,7 23,9 1,312
1820 62 1820 1770 1,73 0,74 79,7 92,7 69,1 47,3 27,7 1,319
2020 62 2020 1970 1,92 0,82 87,0 101,2 75,3 51,5 30,1 1,324
2220 62 2220 2170 2,10 0,90 94,2 109,5 81,4 55,5 32,4 1,329
2520 62 2520 2470 2,37 1,01 104,6 121,6 90,3 61,5 35,8 1,336
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore
∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori ARPA • Pressione di esercizio massima ammessa 10 bar
18_2 Verticale, il ∆t ideale per la progettazione a bassa • Temperatura di esercizio massima ammessa 95°C
temperatura è il ∆t a 30°C.
Per ∆t diversi da 50°C utilizzare la formula: LAVORAZIONI SPECIALI: predisposizione attacchi dal
Q=Qn (∆t / 50) n basso con allacciamenti idraulici da 1/2” saldati; diaframma
Colori disponibili: vedere tabella a pag. 280. interno.
