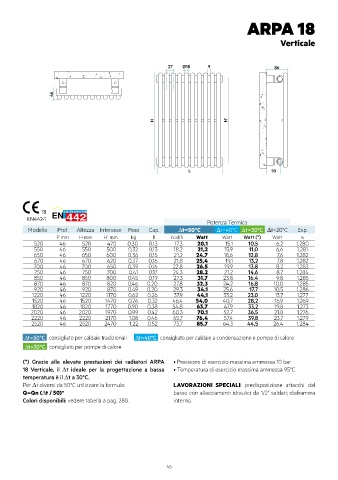

ARPA 18
Verticale
27 Ø18 9 86
46
H H'
L 55
18
EN442-1
Potenza Termica
Modello Prof. Altezza Interasse Peso Cap. ∆t=50°C ∆t=40°C ∆t=30°C ∆t=20°C Esp.
P mm H mm H’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n.
520 46 520 470 0,30 0,13 17,3 20,1 15,1 10,5 6,2 1,280
550 46 550 500 0,32 0,13 18,2 21,2 15,9 11,0 6,6 1,281
650 46 650 600 0,36 0,15 21,2 24,7 18,6 12,8 7,6 1,282
670 46 670 620 0,37 0,16 21,8 25,4 19,1 13,2 7,8 1,282
700 46 700 650 0,39 0,16 22,8 26,5 19,9 13,8 8,2 1,283
750 46 750 700 0,41 0,17 24,3 28,2 21,2 14,6 8,7 1,284
850 46 850 800 0,45 0,19 27,3 31,7 23,8 16,4 9,8 1,285
870 46 870 820 0,46 0,20 27,8 32,3 24,2 16,8 10,0 1,285
920 46 920 870 0,49 0,20 29,3 34,1 25,6 17,7 10,5 1,286
1220 46 1220 1170 0,62 0,26 37,9 44,1 33,2 23,0 13,7 1,277
1520 46 1520 1470 0,76 0,32 46,4 54,0 40,7 28,2 16,9 1,269
1820 46 1820 1770 0,90 0,38 54,8 63,7 47,9 33,2 19,8 1,273
2020 46 2020 1970 0,99 0,42 60,3 70,1 52,7 36,5 21,8 1,276
2220 46 2220 2170 1,08 0,46 65,7 76,4 57,4 39,8 23,7 1,279
2520 46 2520 2470 1,22 0,52 73,7 85,7 64,3 44,5 26,4 1,284
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore
∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori ARPA • Pressione di esercizio massima ammessa 10 bar
18 Verticale, il ∆t ideale per la progettazione a bassa • Temperatura di esercizio massima ammessa 95°C
temperatura è il ∆t a 30°C.
Per ∆t diversi da 50°C utilizzare la formula: LAVORAZIONI SPECIALI: predisposizione attacchi dal
Q=Qn (∆t / 50) n basso con allacciamenti idraulici da 1/2” saldati; diaframma
Colori disponibili: vedere tabella a pag. 280. interno.
