P. 45

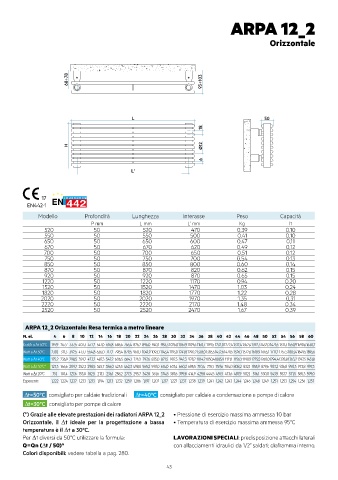

ARPA 12_2
Orizzontale
68÷78 93÷103
L 50
18
Ø12
H
6
L'
17
EN442-1
Modello Profondità Lunghezza Interasse Peso Capacità
P mm L mm L’ mm Kg lt
520 50 520 470 0,39 0,10
550 50 550 500 0,41 0,10
650 50 650 600 0,47 0,11
670 50 670 620 0,49 0,12
700 50 700 650 0,51 0,12
750 50 750 700 0,54 0,13
850 50 850 800 0,60 0,14
870 50 870 820 0,62 0,15
920 50 920 870 0,65 0,15
1220 50 1220 1170 0,94 0,20
1520 50 1520 1470 1,03 0,24
1820 50 1820 1770 1,22 0,28
2020 50 2020 1970 1,35 0,31
2220 50 2220 2170 1,48 0,34
2520 50 2520 2470 1,67 0,39
ARPA 12_2 Orizzontale: Resa termica a metro lineare
N. el. 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 52 54 56 58 60
Kcal/h a ∆t 50°C 197,9 267,7 337,5 407,3 477,2 547,0 616,8 686,6 756,4 826,2 896,0 940,1 983,3 1026,01067,91109,61150,7 1191,51232,01272,41312,41352,41392,31432,01471,6 1511,3 1550,91590,61630,2
Watt a ∆t 50°C 230,1 311,3 392,5 473,7 554,8 636,0 717,2 798,4 879,5 960,7 1041,91093,11143,41193,0 1241,81290,21338,01385,51432,61479,5 1526,1 1572,61618,9 1665,1 1711,2 1757,31803,41849,51895,6
Watt a ∆t 40°C 175,2 236,9 298,5 359,7 423,2 487,3 547,2 606,5 664,1 721,0 797,6 835,0 871,5 907,3 942,3 978,7 1014,71050,41085,9 1121,1 1156,1 1190,91225,51260,01294,41328,81363,21397,5 1431,8
Watt a ∆t 30°C* 123,3 166,6 209,7 252,3 298,5 345,7 386,0 425,5 462,3 498,0 565,2 590,0 614,0 637,4 660,2 685,5 710,4 735,1 759,6 784,0 808,2 832,1 855,9 879,6 903,2 926,8 950,3 973,8 997,3
Watt a ∆t 20°C 75,1 101,4 127,6 153,0 182,5 213,1 236,1 258,2 277,5 295,7 347,8 361,6 374,8 387,6 399,8 414,9 429,8 444,5 459,1 473,6 487,9 502,1 516,1 530,0 543,9 557,7 571,5 585,3 599,0
Esponente 1,222 1,224 1,227 1,233 1,213 1,194 1,213 1,232 1,259 1,286 1,197 1,207 1,217 1,227 1,237 1,238 1,239 1,241 1,242 1,243 1,244 1,246 1,248 1,249 1,251 1,253 1,254 1,256 1,257
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore
∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori ARPA 12_2 • Pressione di esercizio massima ammessa 10 bar
Orizzontale, il ∆t ideale per la progettazione a bassa • Temperatura di esercizio massima ammessa 95°C
temperatura è il ∆t a 30°C.
Per ∆t diversi da 50°C utilizzare la formula: LAVORAZIONI SPECIALI: predisposizione attacchi laterali
Q=Qn (∆t / 50) n con allacciamenti idraulici da 1/2” saldati; diaframma interno.
Colori disponibili: vedere tabella a pag. 280.
