P. 43

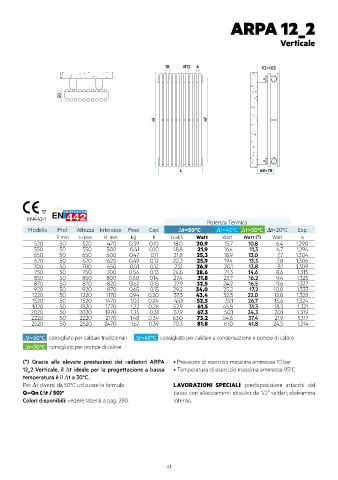

ARPA 12_2
Verticale
18 Ø12 6 93 103
50
H H'
L 68 78
17
EN442-1
Potenza Termica
Modello Prof. Altezza Interasse Peso Cap. ∆t=50°C ∆t=40°C ∆t=30°C ∆t=20°C Esp.
P mm H mm H’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n.
520 50 520 470 0,39 0,10 18,0 20,9 15,7 10,8 6,4 1,290
550 50 550 500 0,41 0,10 18,8 21,9 16,4 11,3 6,7 1,294
650 50 650 600 0,47 0,11 21,8 25,3 18,9 13,0 7,7 1,304
670 50 670 620 0,49 0,12 22,3 25,9 19,4 13,3 7,8 1,306
700 50 700 650 0,51 0,12 23,1 26,9 20,1 13,8 8,1 1,309
750 50 750 700 0,54 0,13 24,6 28,6 21,3 14,6 8,6 1,315
850 50 850 800 0,60 0,14 27,4 31,8 23,7 16,2 9,4 1,325
870 50 870 820 0,62 0,15 27,9 32,5 24,2 16,5 9,6 1,327
920 50 920 870 0,65 0,15 29,2 34,0 25,2 17,2 10,0 1,333
1220 50 1220 1170 0,94 0,20 37,3 43,4 32,3 22,0 12,8 1,328
1520 50 1520 1470 1,03 0,24 45,1 52,5 39,1 26,7 15,6 1,324
1820 50 1820 1770 1,22 0,28 52,9 61,5 45,8 31,3 18,3 1,321
2020 50 2020 1970 1,35 0,31 57,9 67,3 50,1 34,3 20,1 1,319
2220 50 2220 2170 1,48 0,34 63,0 73,2 54,6 37,4 21,9 1,317
2520 50 2520 2470 1,67 0,39 70,3 81,8 61,0 41,8 24,5 1,314
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore
∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori ARPA • Pressione di esercizio massima ammessa 10 bar
12_2 Verticale, il ∆t ideale per la progettazione a bassa • Temperatura di esercizio massima ammessa 95°C
temperatura è il ∆t a 30°C.
Per ∆t diversi da 50°C utilizzare la formula: LAVORAZIONI SPECIALI: predisposizione attacchi dal
Q=Qn (∆t / 50) n basso con allacciamenti idraulici da 1/2” saldati; diaframma
Colori disponibili: vedere tabella a pag. 280. interno.
