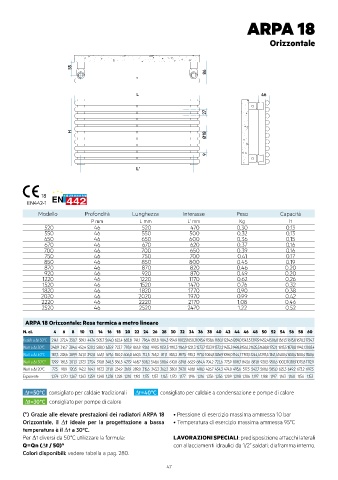

ARPA 18

Orizzontale

55
86

L 46

27

H
Ø18

9
L'

18
EN442-1
Modello Profondità Lunghezza Interasse Peso Capacità
P mm L mm L’ mm Kg lt
520 46 520 470 0,30 0,13
550 46 550 500 0,32 0,13
650 46 650 600 0,36 0,15
670 46 670 620 0,37 0,16
700 46 700 650 0,39 0,16
750 46 750 700 0,41 0,17
850 46 850 800 0,45 0,19
870 46 870 820 0,46 0,20
920 46 920 870 0,49 0,20
1220 46 1220 1170 0,62 0,26
1520 46 1520 1470 0,76 0,32
1820 46 1820 1770 0,90 0,38
2020 46 2020 1970 0,99 0,42
2220 46 2220 2170 1,08 0,46
2520 46 2520 2470 1,22 0,52
ARPA 18 Orizzontale: Resa termica a metro lineare
N. el. 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 52 54 56 58 60
Kcal/h a ∆t 50°C 214,1 272,4 330,7 389,1 447,4 505,7 564,0 622,4 682,8 741,1 796,4 851,8 904,3 954,9 1003,51050,31095,41138,6 1180,11234,61289,01343,51397,91452,41506,81561,3 1615,81670,21724,7
Watt a ∆t 50°C 248,9 316,7 384,6 452,4 520,2 588,0 655,9 723,7 793,9 861,8 926,1 990,5 1051,5 1110,3 1166,9 1221,31273,71323,91372,21435,51498,81562,21625,51688,81752,1 1815,51878,81942,12005,4
Watt a ∆t 40°C 187,3 238,6 289,9 341,3 392,8 445,1 497,6 550,2 606,0 660,5 712,5 765,2 811,1 855,2 897,5 935,2 971,0 1004,81036,91096,01144,71193,51244,41295,51341,41400,41450,41500,41550,6
Watt a ∆t 30°C* 129,9 165,5 201,3 237,3 273,4 310,8 348,5 386,5 427,9 468,7 508,2 548,6 580,4 610,8 639,8 662,9 684,4 704,2 722,6 773,9 808,7 843,6 881,8 920,5 950,6 1002,11038,91075,81112,9
Watt a ∆t 20°C 77,5 98,9 120,5 142,2 164,1 187,3 211,0 234,9 261,9 289,0 315,6 343,3 362,2 380,1 397,0 408,1 418,0 426,7 434,3 474,0 495,6 517,3 542,7 568,6 585,0 625,3 649,2 673,2 697,3
Esponente 1,274 1,270 1,267 1,263 1,259 1,248 1,238 1,228 1,210 1,192 1,175 1,157 1,163 1,170 1,177 1,196 1,216 1,236 1,256 1,209 1,208 1,206 1,197 1,188 1,197 1,163 1,160 1,156 1,153
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore
∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori ARPA 18 • Pressione di esercizio massima ammessa 10 bar
Orizzontale, il ∆t ideale per la progettazione a bassa • Temperatura di esercizio massima ammessa 95°C
temperatura è il ∆t a 30°C.
Per ∆t diversi da 50°C utilizzare la formula: LAVORAZIONI SPECIALI: predisposizione attacchi laterali
Q=Qn (∆t / 50) n con allacciamenti idraulici da 1/2” saldati; diaframma interno.
Colori disponibili: vedere tabella a pag. 280.
