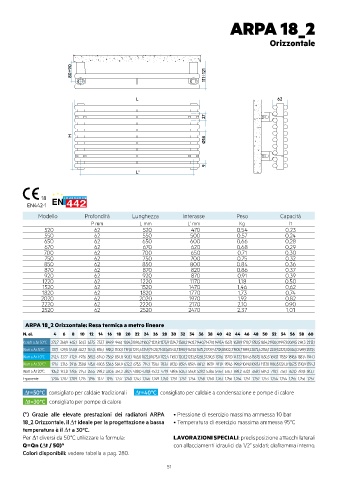

ARPA 18_2

Orizzontale

80÷90 111÷121

L 62

27

H
Ø18

9
L'

18
EN442-1
Modello Profondità Lunghezza Interasse Peso Capacità
P mm L mm L’ mm Kg lt
520 62 520 470 0,54 0,23
550 62 550 500 0,57 0,24
650 62 650 600 0,66 0,28
670 62 670 620 0,68 0,29
700 62 700 650 0,71 0,30
750 62 750 700 0,75 0,32
850 62 850 800 0,84 0,36
870 62 870 820 0,86 0,37
920 62 920 870 0,91 0,39
1220 62 1220 1170 1,18 0,50
1520 62 1520 1470 1,46 0,62
1820 62 1820 1770 1,73 0,74
2020 62 2020 1970 1,92 0,82
2220 62 2220 2170 2,10 0,90
2520 62 2520 2470 2,37 1,01
ARPA 18_2 Orizzontale: Resa termica a metro lineare
N. el. 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 52 54 56 58 60
Kcal/h a ∆t 50°C 272,7 368,9 465,1 561,3 657,5 753,7 849,9 946,1 1024,31096,21160,71221,81275,91324,71368,21402,71440,71470,11495,4 1567,1 1638,91710,7 1782,51854,21926,01997,82069,5 2141,3 2213,1
Watt a ∆t 50°C 317,1 429,0 540,8 652,7 764,5 876,4 988,2 1100,1 1191,01274,61349,71420,71483,61540,31590,91631,01675,21709,41738,81822,31905,71989,22072,62156,1 2239,52323,02406,52489,92573,4
Watt a ∆t 40°C 242,4 327,7 412,9 497,6 585,5 674,0 756,9 834,8 903,1 965,8 1022,01075,01122,4 1165,1 1203,21232,81265,31290,3 1311,6 1377,0 1437,21504,61567,51630,31693,1 1755,9 1818,6 1881,4 1944,1
Watt a ∆t 30°C* 171,4 231,6 291,6 350,8 415,0 480,5 536,6 584,9 632,2 675,5 714,1 750,4 783,4 813,0 839,4 859,4 881,2 897,9 911,9 959,6 998,9 1049,81093,41137,01180,51224,01267,51310,91354,3
Watt a ∆t 20°C 105,2 142,0 178,6 214,3 255,5 298,2 330,5 354,2 382,4 408,0 430,8 452,2 471,9 489,6 505,3 516,8 529,2 538,6 546,4 576,7 598,2 632,1 658,1 684,2 710,1 736,1 762,0 787,8 813,7
Esponente 1,204 1,207 1,209 1,215 1,196 1,177 1,195 1,237 1,240 1,243 1,246 1,249 1,250 1,251 1,252 1,254 1,258 1,260 1,263 1,256 1,264 1,251 1,252 1,253 1,254 1,254 1,255 1,256 1,257
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore
∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori ARPA • Pressione di esercizio massima ammessa 10 bar
18_2 Orizzontale, il ∆t ideale per la progettazione a bassa • Temperatura di esercizio massima ammessa 95°C
temperatura è il ∆t a 30°C.
Per ∆t diversi da 50°C utilizzare la formula: LAVORAZIONI SPECIALI: predisposizione attacchi laterali
Q=Qn (∆t / 50) n con allacciamenti idraulici da 1/2” saldati; diaframma interno.
Colori disponibili: vedere tabella a pag. 280.
