P. 55

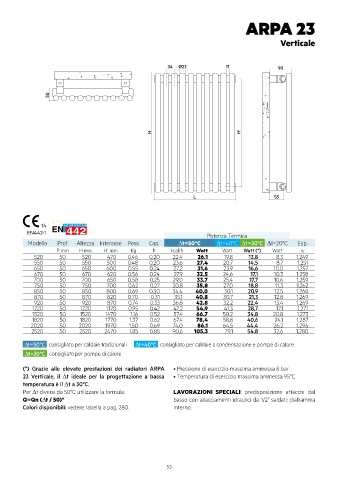

ARPA 23
Verticale
34 Ø23 11 90
50
H H'
L 55
14
EN442-1
Potenza Termica
Modello Prof. Altezza Interasse Peso Cap. ∆t=50°C ∆t=40°C ∆t=30°C ∆t=20°C Esp.
P mm H mm H’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n.
520 50 520 470 0,46 0,20 22,4 26,1 19,8 13,8 8,3 1,249
550 50 550 500 0,48 0,20 23,6 27,4 20,7 14,5 8,7 1,251
650 50 650 600 0,55 0,24 27,2 31,6 23,9 16,6 10,0 1,257
670 50 670 620 0,56 0,24 27,9 32,5 24,6 17,1 10,3 1,258
700 50 700 650 0,58 0,25 29,0 33,7 25,4 17,7 10,6 1,259
750 50 750 700 0,62 0,27 30,8 35,8 27,0 18,8 11,3 1,262
850 50 850 800 0,69 0,30 34,4 40,0 30,1 20,9 12,5 1,268
870 50 870 820 0,70 0,31 35,1 40,8 30,7 21,3 12,8 1,269
920 50 920 870 0,74 0,33 36,8 42,8 32,2 22,4 13,4 1,269
1220 50 1220 1170 0,95 0,42 47,2 54,9 41,3 28,7 17,1 1,271
1520 50 1520 1470 1,16 0,52 57,4 66,7 50,2 34,8 20,8 1,273
1820 50 1820 1770 1,37 0,62 67,4 78,4 58,8 40,6 24,1 1,287
2020 50 2020 1970 1,50 0,69 74,0 86,1 64,5 44,4 26,2 1,296
2520 50 2520 2470 1,85 0,85 90,6 105,3 79,1 54,8 32,6 1,280
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore
∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori ARPA • Pressione di esercizio massima ammessa 8 bar
23 Verticale, il ∆t ideale per la progettazione a bassa • Temperatura di esercizio massima ammessa 95°C
temperatura è il ∆t a 30°C.
Per ∆t diversi da 50°C utilizzare la formula: LAVORAZIONI SPECIALI: predisposizione attacchi dal
Q=Qn (∆t / 50) n basso con allacciamenti idraulici da 1/2” saldati; diaframma
Colori disponibili: vedere tabella a pag. 280. interno.
