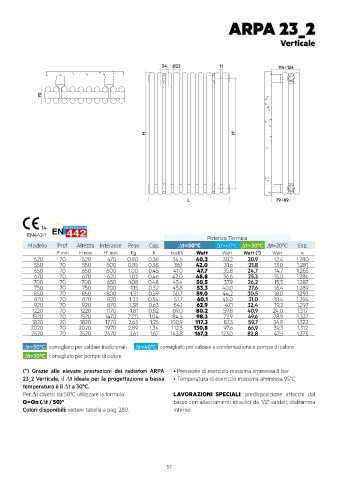

ARPA 23_2

Verticale

34 Ø23 11 114÷124

70

H H'

L 79÷89

14
EN442-1 Potenza Termica
Modello Prof. Altezza Interasse Peso Cap. ∆t=50°C ∆t=40°C ∆t=30°C ∆t=20°C Esp.
P mm H mm H’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n.
520 70 520 470 0,80 0,36 34,6 40,2 30,2 20,9 12,4 1,280
550 70 550 500 0,85 0,38 36,1 42,0 31,6 21,8 13,0 1,281
650 70 650 600 1,00 0,45 41,0 47,7 35,8 24,7 14,7 1,285
670 70 670 620 1,03 0,46 42,0 48,8 36,6 25,3 15,0 1,286
700 70 700 650 1,08 0,48 43,4 50,5 37,9 26,2 15,5 1,287
750 70 750 700 1,15 0,52 45,8 53,3 40,0 27,6 16,4 1,289
850 70 850 800 1,31 0,59 50,7 59,0 44,2 30,5 18,0 1,293
870 70 870 820 1,33 0,54 51,7 60,1 45,0 31,0 18,4 1,294
920 70 920 870 1,38 0,63 54,1 62,9 47,1 32,4 19,2 1,297
1220 70 1220 1170 1,81 0,82 69,0 80,2 59,8 40,9 24,0 1,317
1520 70 1520 1470 2,20 1,04 84,5 98,3 72,9 49,6 28,9 1,337
1820 70 1820 1770 2,63 1,25 100,9 117,3 87,3 59,7 34,9 1,322
2020 70 2020 1970 2,89 1,34 112,5 130,8 97,6 66,9 39,3 1,312
2520 70 2520 2470 3,61 1,67 143,8 167,2 123,0 82,8 47,5 1,375
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore
∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori ARPA • Pressione di esercizio massima ammessa 8 bar
23_2 Verticale, il ∆t ideale per la progettazione a bassa • Temperatura di esercizio massima ammessa 95°C
temperatura è il ∆t a 30°C.
Per ∆t diversi da 50°C utilizzare la formula: LAVORAZIONI SPECIALI: predisposizione attacchi dal
Q=Qn (∆t / 50) n basso con allacciamenti idraulici da 1/2” saldati; diaframma
Colori disponibili: vedere tabella a pag. 280. interno.
