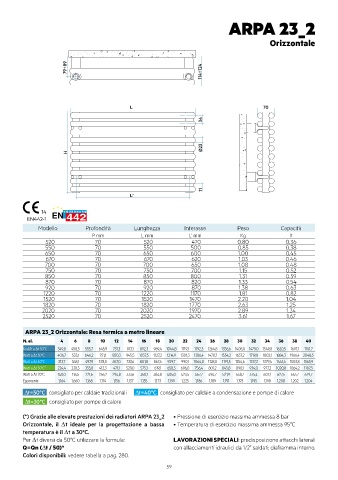

ARPA 23_2
Orizzontale
79÷89 114÷124
L 70
34
Ø23
H
11
L'
14
EN442-1
Modello Profondità Lunghezza Interasse Peso Capacità
P mm L mm L’ mm Kg lt
520 70 520 470 0,80 0,36
550 70 550 500 0,85 0,38
650 70 650 600 1,00 0,45
670 70 670 620 1,03 0,46
700 70 700 650 1,08 0,48
750 70 750 700 1,15 0,52
850 70 850 800 1,31 0,59
870 70 870 820 1,33 0,54
920 70 920 870 1,38 0,63
1220 70 1220 1170 1,81 0,82
1520 70 1520 1470 2,20 1,04
1820 70 1820 1770 2,63 1,25
2020 70 2020 1970 2,89 1,34
2520 70 2520 2470 3,61 1,67
ARPA 23_2 Orizzontale: Resa termica a metro lineare
N. el. 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40
Kcal/h a ∆t 50°C 349,8 458,5 555,7 645,9 731,3 813,1 892,3 969,4 1044,8 1119,1 1192,3 1264,8 1336,6 1408,0 1479,0 1549,8 1620,5 1691,1 1761,7
Watt a ∆t 50°C 406,7 533,1 646,2 751,1 850,3 945,5 1037,5 1127,2 1214,9 1301,3 1386,4 1470,7 1554,2 1637,2 1719,8 1802,1 1884,3 1966,4 2048,5
Watt a ∆t 40°C 313,7 368,1 497,9 578,0 657,0 733,6 801,8 867,6 929,7 990,1 1064,0 1128,0 1191,5 1254,6 1317,3 1379,4 1441,6 1503,8 1565,9
Watt a ∆t 30°C* 224,4 228,3 355,8 412,3 471,1 529,0 575,1 619,1 658,5 696,0 756,4 801,2 845,8 890,1 934,0 977,2 1020,8 1064,2 1107,5
Watt a ∆t 20°C 140,0 116,5 221,6 256,2 294,8 333,6 360,1 384,8 405,0 423,5 467,7 494,7 521,9 548,7 575,4 601,2 627,5 653,7 679,7
Esponente 1,164 1,660 1,168 1,174 1,156 1,137 1,155 1,173 1,199 1,225 1,186 1,189 1,191 1,193 1,195 1,198 1,200 1,202 1,204
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore
∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori ARPA 23_2 • Pressione di esercizio massima ammessa 8 bar
Orizzontale, il ∆t ideale per la progettazione a bassa • Temperatura di esercizio massima ammessa 95°C
temperatura è il ∆t a 30°C.
Per ∆t diversi da 50°C utilizzare la formula: LAVORAZIONI SPECIALI: predisposizione attacchi laterali
Q=Qn (∆t / 50) n con allacciamenti idraulici da 1/2” saldati; diaframma interno.
Colori disponibili: vedere tabella a pag. 280.
