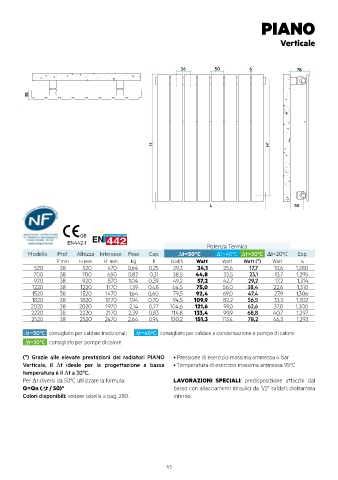

PIANO

Verticale

56 50 6 78

38

H H'

L 55

08
EN442-1
Potenza Termica
Modello Prof. Altezza Interasse Peso Cap. ∆t=50°C ∆t=40°C ∆t=30°C ∆t=20°C Esp.
P mm H mm H’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n.
520 38 520 470 0,64 0,25 29,3 34,1 25,6 17,7 10,6 1,280
700 38 700 650 0,82 0,31 38,5 44,8 33,5 23,1 13,7 1,295
920 38 920 870 1,04 0,39 49,2 57,2 42,7 29,2 17,2 1,314
1220 38 1220 1170 1,39 0,48 64,5 75,0 56,0 38,4 22,6 1,310
1520 38 1520 1470 1,64 0,60 79,5 92,4 69,0 47,4 27,9 1,306
1820 38 1820 1770 1,94 0,70 94,5 109,9 82,2 56,5 33,3 1,302
2020 38 2020 1970 2,14 0,77 104,6 121,6 91,0 62,6 37,0 1,300
2220 38 2220 2170 2,39 0,83 114,8 133,4 99,9 68,8 40,7 1,297
2520 38 2520 2470 2,64 0,94 130,2 151,3 113,4 78,2 46,3 1,293
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore
∆t=30°C consigliato per pompe di calore

(*) Grazie alle elevate prestazioni dei radiatori PIANO • Pressione di esercizio massima ammessa 4 bar
Verticale, il ∆t ideale per la progettazione a bassa • Temperatura di esercizio massima ammessa 95°C
temperatura è il ∆t a 30°C.
Per ∆t diversi da 50°C utilizzare la formula: LAVORAZIONI SPECIALI: predisposizione attacchi dal
Q=Qn (∆t / 50) n basso con allacciamenti idraulici da 1/2” saldati; diaframma
Colori disponibili: vedere tabella a pag. 280. interno.
