P. 69

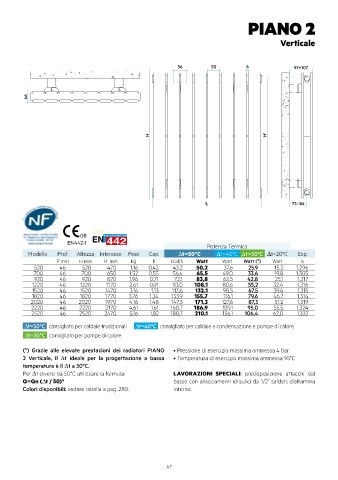

PIANO 2
Verticale
56 50 6 97÷107
46
H H'
L 73÷84
08
EN442-1
Potenza Termica
Modello Prof. Altezza Interasse Peso Cap. ∆t=50°C ∆t=40°C ∆t=30°C ∆t=20°C Esp.
P mm H mm H’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n.
520 46 520 470 1,16 0,43 43,2 50,2 37,6 25,9 15,3 1,296
700 46 700 650 1,52 0,55 56,4 65,5 49,0 33,6 19,8 1,305
920 46 920 870 1,96 0,71 72,1 83,8 62,5 42,8 25,1 1,317
1220 46 1220 1170 2,61 0,91 93,0 108,1 80,6 55,2 32,4 1,316
1520 46 1520 1470 3,16 1,13 113,6 132,1 98,5 67,5 39,6 1,315
1820 46 1820 1770 3,76 1,34 133,9 155,7 116,1 79,6 46,7 1,314
2020 46 2020 1970 4,16 1,48 147,3 171,3 127,6 87,3 51,2 1,319
2220 46 2220 2170 4,61 1,61 160,7 186,9 139,1 95,0 55,5 1,324
2520 46 2520 2470 5,16 1,82 180,7 210,1 156,1 106,4 62,0 1,332
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore
∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori PIANO • Pressione di esercizio massima ammessa 4 bar
2 Verticale, il ∆t ideale per la progettazione a bassa • Temperatura di esercizio massima ammessa 95°C
temperatura è il ∆t a 30°C.
Per ∆t diversi da 50°C utilizzare la formula: LAVORAZIONI SPECIALI: predisposizione attacchi dal
Q=Qn (∆t / 50) n basso con allacciamenti idraulici da 1/2” saldati; diaframma
Colori disponibili: vedere tabella a pag. 280. interno.
