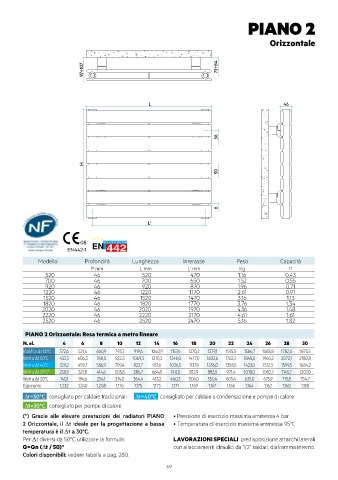

PIANO 2

Orizzontale

97÷107 73÷84

L 46

56

H
50

6
L'

08
EN442-1
Modello Profondità Lunghezza Interasse Peso Capacità
P mm L mm L’ mm Kg lt
520 46 520 470 1,16 0,43
700 46 700 650 1,52 0,55
920 46 920 870 1,96 0,71
1220 46 1220 1170 2,61 0,91
1520 46 1520 1470 3,16 1,13
1820 46 1820 1770 3,76 1,34
2020 46 2020 1970 4,16 1,48
2220 46 2220 2170 4,61 1,61
2520 46 2520 2470 5,16 1,82
PIANO 2 Orizzontale: Resa termica a metro lineare
N. el. 4 6 8 10 12 14 16 18 20 22 24 26 28 30
Kcal/h a ∆t 50°C 372,6 521,4 660,9 793,2 919,6 1040,9 1157,6 1270,2 1379,1 1515,5 1586,7 1685,8 1782,0 1875,5
Watt a ∆t 50°C 433,3 606,3 768,5 922,3 1069,3 1210,3 1346,0 1477,0 1603,6 1762,2 1845,0 1960,2 2072,1 2180,8
Watt a ∆t 40°C 329,2 459,7 586,9 709,4 822,7 931,6 1036,5 1137,9 1236,0 1358,5 1423,0 1512,5 1599,5 1684,2
Watt a ∆t 30°C* 230,9 321,8 414,6 505,8 586,7 664,8 740,0 812,9 883,5 971,4 1018,0 1082,7 1145,7 1207,0
Watt a ∆t 20°C 140,1 194,6 254,1 314,0 364,4 413,2 460,3 506,0 550,4 605,4 635,0 675,9 715,8 754,7
Esponente 1,232 1,240 1,208 1,176 1,175 1,173 1,171 1,169 1,167 1,166 1,164 1,162 1,160 1,158
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore
∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori PIANO • Pressione di esercizio massima ammessa 4 bar
2 Orizzontale, il ∆t ideale per la progettazione a bassa • Temperatura di esercizio massima ammessa 95°C
temperatura è il ∆t a 30°C.
Per ∆t diversi da 50°C utilizzare la formula: LAVORAZIONI SPECIALI: predisposizione attacchi laterali
Q=Qn (∆t / 50) n con allacciamenti idraulici da 1/2” saldati; diaframma interno.
Colori disponibili: vedere tabella a pag. 280.
