P. 233

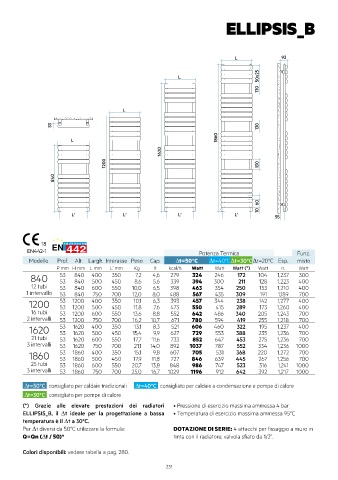

ELLIPSIS_B
L 93
L 50x25
130
L
53 130
L 1860
1620
1200 130
840
60
10
L' L' L' L' 55
18
EN442-1 Potenza Termica Funz.
Modello Prof. Alt. Largh. Interasse Peso Cap. ∆t=50°C ∆t=40°C∆t=30°C∆t=20°C Esp. misto
P mm H mm L mm L’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n. Watt
53 840 400 350 7,2 4,6 279 324 246 172 104 1,237 300
840 53 840 500 450 8,6 5,6 339 394 300 211 128 1,223 400
12 tubi 53 840 600 550 10,0 6,5 398 463 354 250 153 1,210 400
1 intervallo 53 840 750 700 12,0 8,0 488 567 435 309 191 1,189 700
53 1200 400 350 10,1 6,3 393 457 344 238 142 1,277 400
1200 53 1200 500 450 11,8 7,6 473 550 415 289 173 1,260 400
16 tubi 53 1200 600 550 13,6 8,8 552 642 486 340 205 1,243 700
2 intervalli 53 1200 750 700 16,2 10,7 671 780 594 419 255 1,218 700
53 1620 400 350 13,1 8,3 521 606 460 322 195 1,237 400
1620 53 1620 500 450 15,4 9,9 627 729 553 388 235 1,236 700
21 tubi 53 1620 600 550 17,7 11,6 733 852 647 453 275 1,236 700
3 intervalli 53 1620 750 700 21,1 14,0 892 1037 787 552 334 1,236 1000
53 1860 400 350 15,1 9,8 607 705 531 368 220 1,272 700
1860 53 1860 500 450 17,9 11,8 727 846 639 445 267 1,256 700
25 tubi 53 1860 600 550 20,7 13,8 848 986 747 523 316 1,241 1000
3 intervalli 53 1860 750 700 25,0 16,7 1029 1196 912 642 392 1,217 1000
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore
∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori • Pressione di esercizio massima ammessa 4 bar
ELLIPSIS_B, il ∆t ideale per la progettazione a bassa • Temperatura di esercizio massima ammessa 95°C
temperatura è il ∆t a 30°C.
Per ∆t diversi da 50°C utilizzare la formula: DOTAZIONE DI SERIE: 4 attacchi per fissaggio a muro in
Q=Qn (∆t / 50) n tinta con il radiatore; valvola sfiato da 1/2”.
Colori disponibili: vedere tabella a pag. 280.
