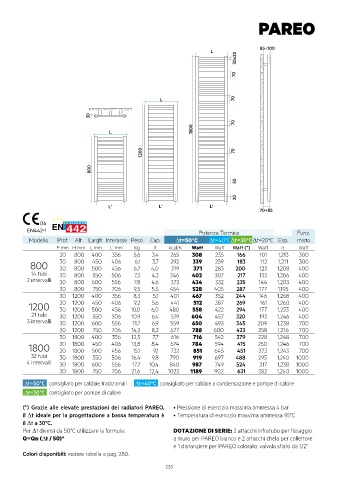

Page 235 - IRSAP - CATAOGO 2024 - FIDRA
P. 235
PAREO
85÷100
L
30x20
70
L 70
30
70
L 1800
1200 70
800
50
20
L' L' L'
70÷85
06
EN442-1 Potenza Termica Funz.
Modello Prof. Alt. Largh. Interasse Peso Cap. ∆t=50°C ∆t=40°C∆t=30°C∆t=20°C Esp. misto
P mm H mm L mm L’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n. Watt
30 800 400 356 5,6 3,4 265 308 235 166 101 1,213 300
30 800 450 406 6,1 3,7 292 339 259 183 112 1,211 300
800 30 800 500 456 6,7 4,0 319 371 283 200 123 1,208 400
14 tubi 30 800 550 506 7,3 4,3 346 402 307 217 133 1,206 400
2 intervalli 30 800 600 556 7,8 4,6 373 434 332 235 144 1,203 400
30 800 750 706 9,5 5,5 454 528 405 287 177 1,195 400
30 1200 400 356 8,3 5,1 401 467 352 244 146 1,268 400
30 1200 450 406 9,2 5,6 441 512 387 269 161 1,260 400
1200 30 1200 500 456 10,0 6,0 480 558 422 294 177 1,253 400
21 tubi 30 1200 550 506 10,9 6,4 519 604 457 320 193 1,246 400
3 intervalli 30 1200 600 556 11,7 6,9 559 650 493 345 209 1,238 700
30 1200 750 706 14,3 8,2 677 788 600 423 258 1,216 700
30 1800 400 356 12,5 7,7 616 716 542 379 228 1,248 700
30 1800 450 406 13,8 8,4 674 784 594 415 250 1,246 700
1800 30 1800 500 456 15,1 9,1 732 851 645 451 273 1,243 700
32 tubi 30 1800 550 506 16,4 9,8 790 919 697 488 295 1,240 1000
4 intervalli 30 1800 600 556 17,7 10,4 848 987 749 524 317 1,238 1000
30 1800 750 706 21,6 12,4 1023 1189 902 631 382 1,240 1000
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore
∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori PAREO, • Pressione di esercizio massima ammessa 4 bar
il ∆t ideale per la progettazione a bassa temperatura è • Temperatura di esercizio massima ammessa 95°C
il ∆t a 30°C.
Per ∆t diversi da 50°C utilizzare la formula: DOTAZIONE DI SERIE: 3 attacchi infratubo per fissaggio
Q=Qn (∆t / 50) n a muro per PAREO bianco e 2 attacchi chela per collettore
e 1 distanziere per PAREO colorato; valvola sfiato da 1/2”.
Colori disponibili: vedere tabella a pag. 280.
232 233
