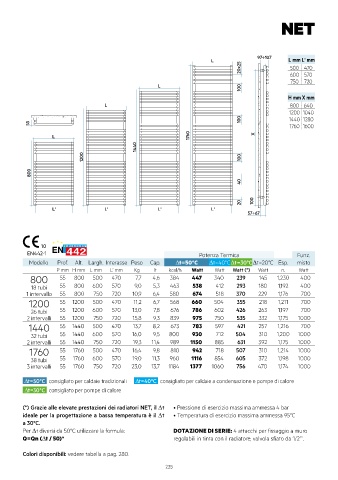

Page 237 - IRSAP - CATAOGO 2024 - FIDRA
P. 237
NET
97÷107
L L mm L' mm
20x25 500 470
600 570
750 720
L
100
H mm X mm
L 800 640
1200 1040
100 1440 1280
55 1760 1600
1760
L X
1440
1200 100
800
40
20 100
L' L' L' L'
57÷67
10
EN442-1 Potenza Termica Funz.
Modello Prof. Alt. Largh. Interasse Peso Cap. ∆t=50°C ∆t=40°C∆t=30°C∆t=20°C Esp. misto
P mm H mm L mm L’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n. Watt
55 800 500 470 7,7 4,6 384 447 340 239 145 1,230 400
800
18 tubi 55 800 600 570 9,0 5,3 463 538 412 293 180 1,192 400
1 intervallo 55 800 750 720 10,9 6,4 580 674 518 370 229 1,176 700
55 1200 500 470 11,2 6,7 568 660 504 355 218 1,211 700
1200
26 tubi 55 1200 600 570 13,0 7,8 676 786 602 426 263 1,197 700
2 intervalli 55 1200 750 720 15,8 9,3 839 975 750 535 332 1,175 1000
55 1440 500 470 13,7 8,2 673 783 597 421 257 1,216 700
1440
32 tubi 55 1440 600 570 16,0 9,5 800 930 712 504 310 1,200 1000
2 intervalli 55 1440 750 720 19,3 11,4 989 1150 885 631 392 1,175 1000
55 1760 500 470 16,4 9,8 810 942 718 507 310 1,214 1000
1760
38 tubi 55 1760 600 570 19,0 11,3 960 1116 854 605 372 1,198 1000
3 intervalli 55 1760 750 720 23,0 13,7 1184 1377 1060 756 470 1,174 1000
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore
∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori NET, il ∆t • Pressione di esercizio massima ammessa 4 bar
ideale per la progettazione a bassa temperatura è il ∆t • Temperatura di esercizio massima ammessa 95°C
a 30°C.
Per ∆t diversi da 50°C utilizzare la formula: DOTAZIONE DI SERIE: 4 attacchi per fissaggio a muro
Q=Qn (∆t / 50) n regolabili in tinta con il radiatore; valvola sfiato da 1/2””.
Colori disponibili: vedere tabella a pag. 280.
