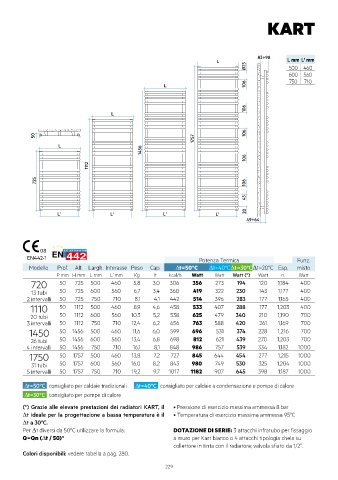

Page 231 - IRSAP - CATAOGO 2024 - FIDRA

KART

83÷98
L L mm L' mm
Ø23 500 460
600 560
L 106 750 710

106
L

50 1757 106
L
1456
106
1112

725 106
43

L' L' L' L' 20
49÷64

08
EN442-1 Potenza Termica Funz.
Modello Prof. Alt. Largh. Interasse Peso Cap. ∆t=50°C ∆t=40°C∆t=30°C∆t=20°C Esp. misto
P mm H mm L mm L’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n. Watt
50 725 500 460 5,8 3,0 306 356 273 194 120 1,184 400
720
13 tubi 50 725 600 560 6,7 3,4 360 419 322 230 143 1,177 400
2 intervalli 50 725 750 710 8,1 4,1 442 514 396 283 177 1,165 400
50 1112 500 460 8,9 4,6 458 533 407 288 177 1,203 400
1110
20 tubi 50 1112 600 560 10,3 5,2 538 625 479 340 210 1,190 700
3 intervalli 50 1112 750 710 12,4 6,2 656 763 588 420 261 1,169 700
50 1456 500 460 11,6 6,0 599 696 531 374 228 1,216 700
1450
26 tubi 50 1456 600 560 13,4 6,8 698 812 621 439 270 1,203 700
4 intervalli 50 1456 750 710 16,1 8,1 848 986 757 539 334 1,182 1000
50 1757 500 460 13,8 7,2 727 845 644 454 277 1,215 1000
1750
31 tubi 50 1757 600 560 16,0 8,2 843 980 749 530 325 1,204 1000
5 intervalli 50 1757 750 710 19,2 9,7 1017 1182 907 645 398 1,187 1000
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore
∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori KART, il • Pressione di esercizio massima ammessa 8 bar
∆t ideale per la progettazione a bassa temperatura è il • Temperatura di esercizio massima ammessa 95°C
∆t a 30°C.
Per ∆t diversi da 50°C utilizzare la formula: DOTAZIONE DI SERIE: 3 attacchi infratubo per fissaggio
Q=Qn (∆t / 50) n a muro per Kart bianco o 4 attacchi tipologia chela su
collettore in tinta con il radiatore; valvola sfiato da 1/2”.
Colori disponibili: vedere tabella a pag. 280.
