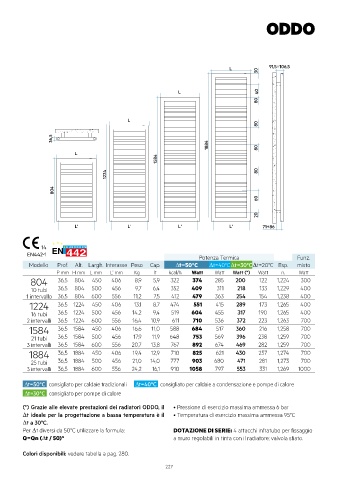

ODDO
L 91,5÷106,5
50
L 40
80
L
80
36,5
1884 80
L
1584
1224 80
804
60
20
L' L' L' L' 71÷86
14
EN442-1
Potenza Termica Funz.
Modello Prof. Alt. Largh. Interasse Peso Cap. ∆t=50°C ∆t=40°C∆t=30°C∆t=20°C Esp. misto
P mm H mm L mm L’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n. Watt
36,5 804 450 406 8,9 5,9 322 374 285 200 122 1,224 300
804
10 tubi 36,5 804 500 456 9,7 6,4 352 409 311 218 133 1,229 400
1 intervallo 36,5 804 600 556 11,2 7,5 412 479 363 254 154 1,238 400
36,5 1224 450 406 13,1 8,7 474 551 415 289 173 1,265 400
1224
16 tubi 36,5 1224 500 456 14,2 9,4 519 604 455 317 190 1,265 400
2 intervalli 36,5 1224 600 556 16,4 10,9 611 710 536 372 223 1,263 700
36,5 1584 450 406 16,6 11,0 588 684 517 360 216 1,258 700
1584
21 tubi 36,5 1584 500 456 17,9 11,9 648 753 569 396 238 1,259 700
3 intervalli 36,5 1584 600 556 20,7 13,8 767 892 674 469 282 1,259 700
36,5 1884 450 406 19,4 12,9 710 825 621 430 257 1,274 700
1884
25 tubi 36,5 1884 500 456 21,0 14,0 777 903 680 471 281 1,273 700
3 intervalli 36,5 1884 600 556 24,2 16,1 910 1058 797 553 331 1,269 1000
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore
∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori ODDO, il • Pressione di esercizio massima ammessa 6 bar
∆t ideale per la progettazione a bassa temperatura è il • Temperatura di esercizio massima ammessa 95°C
∆t a 30°C.
Per ∆t diversi da 50°C utilizzare la formula: DOTAZIONE DI SERIE: 4 attacchi infratubo per fissaggio
Q=Qn (∆t / 50) n a muro regolabili in tinta con il radiatore; valvola sfiato.
Colori disponibili: vedere tabella a pag. 280.
