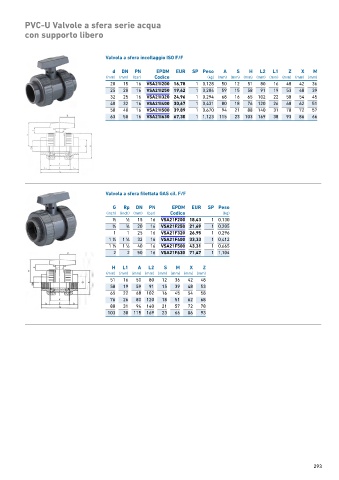

Page 291 - GEORGFISCHER - LISTINO 884 - FIDRA

PVC-U Valvole a sfera serie acqua
con supporto libero

Valvola a sfera incollaggio ISO F/F

d DN PN EPDM EUR SP Peso A S H L2 L1 Z X M
(mm) (mm) (bar) Codice (kg) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 15 16 VSA21I200 16,78 1 0,128 50 12 51 80 16 48 42 36
25 20 16 VSA21I250 19,42 1 0,204 59 15 58 91 19 53 48 39
32 25 16 VSA21I320 24,96 1 0,294 68 16 65 102 22 58 54 45
40 32 16 VSA21I400 30,67 1 0,431 80 18 76 120 26 68 62 51
50 40 16 VSA21I500 39,89 1 0,670 94 21 88 140 31 78 72 57
63 50 16 VSA21I630 67,30 1 1,123 115 23 103 169 38 93 86 66

Valvola a sfera filettata GAS cil. F/F

G Rp DN PN EPDM EUR SP Peso
(inch) (inch) (mm) (bar) Codice (kg)
1 1 15 16 VSA21F200 18,43 1 0,130
∕2 ∕2
3 ∕4 3 ∕4 20 16 VSA21F250 21,69 1 0,205
1 1 25 16 VSA21F320 26,95 1 0,296
1
1
1 ∕4 1 ∕4 32 16 VSA21F400 33,33 1 0,412
1 1 40 16 VSA21F500 43,31 1 0,665
1 ∕2 1 ∕2
2 2 50 16 VSA21F630 71,47 1 1,104
H L1 A L2 S M X Z
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
51 16 50 80 12 36 42 48
58 19 59 91 15 39 48 53
65 22 68 102 16 45 54 58
76 26 80 120 18 51 62 68
88 31 94 140 21 57 72 78
103 38 115 169 23 66 86 93
