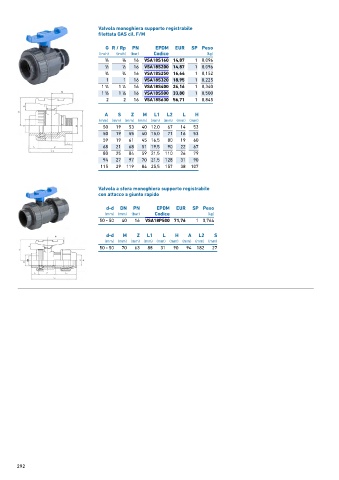

Page 290 - GEORGFISCHER - LISTINO 884 - FIDRA

Valvola monoghiera supporto registrabile
filettata GAS cil. F/M

G R / Rp PN EPDM EUR SP Peso
(inch) (inch) (bar) Codice (kg)
3 ∕8 3 ∕8 16 VSA18S160 14,87 1 0,096
1 1 16 VSA18S200 14,87 1 0,096
∕2 ∕2
3 ∕4 3 ∕4 16 VSA18S250 16,64 1 0,152
1 1 16 VSA18S320 18,95 1 0,225
1
1
1 ∕4 1 ∕4 16 VSA18S400 26,16 1 0,340
1 1 16 VSA18S500 33,80 1 0,500
1 ∕2 1 ∕2
2 2 16 VSA18S630 56,71 1 0,845
A S Z M L1 L2 L H
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
50 19 53 40 12,0 67 14 53
50 19 55 40 15,0 71 16 53
59 19 61 45 16,5 80 19 60
68 21 68 51 19,5 90 22 67
80 25 84 59 21,5 110 26 79
94 27 97 70 21,5 128 31 90
115 29 119 84 25,5 157 38 107

Valvola a sfera monoghiera supporto registrabile
con attacco a giunto rapido

d-d DN PN EPDM EUR SP Peso
(mm) (mm) (bar) Codice (kg)
50 ‐ 50 40 16 VSA18P500 71,76 1 0,764

d-d M Z L1 L H A L2 S
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
50 ‐ 50 70 63 88 31 90 94 182 27

292
